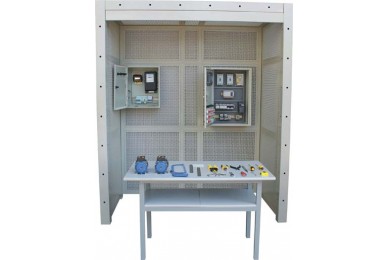

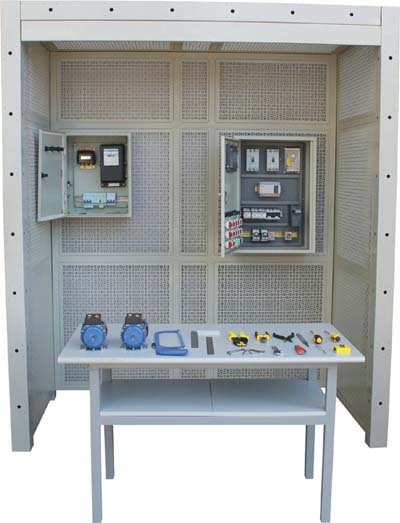

一、TYDQ-08电气安装与维修实训考核装置 - 产品概述
本实训考核装置参照维修电工、电气安装工技能训练有关标准，并结合职业学校实训教学进行设计开发，针对职业学校电气控制类、自动化类等专业实训教学要求及工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，适合职业学校培养行业所需的，具有实际操作技能和工程施工能力的专业人才和初级管理人员。
装置采用钢制网孔板和铝合金型材组成基础架构，可快速安装木砖，较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生电源操作线路分离，控制电路电源的紧急停止及多路安全保护措施使设备具有极高的安全可靠性。
装置包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、标准化设计。通过电气系统的设计、布局、安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维护等综合能力。
二、TYDQ-08电气安装与维修实训考核装置- 产品特点
装置包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。适用职业学校电气控制类、自动化类等专业实训教学要求及工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，专业覆盖面广。
装置具有完善的安全保护功能，施工工具线路与学生电源操作线路分离；电源控制柜的开启需要专用钥匙，避免学生实训中错误的接通电源；带有操作电源指示灯，提醒实训线路中是否带电；带有多重短路保护及接地保护；装置带有紧急停止开关，危险状态时，通过急停开关切断电源，停止装置中所有电源，达到保护人身和设备的安全。
装置采用钢制网孔板和木砖组合，可灵活方便组和，实训项目即可在网孔板上进行，也可在安装好木砖后的墙面上进行，方便学校的教学及节约教学成本。
装置结构模块化设计，专用高强度安装组件可适用多种紧固件的安装，构模块化设计便于组合。
装置配有专用的电机及执行元件工作台，便于教学工作的开展。
三、TYDQ-08电气安装与维修实训考核装置- 技术性能
输入电源：三相四线（或三相五线）AC380V±10% 50Hz
工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
装置容量：≤2kVA
外形尺寸：240cm×120cm×230cm（长×深×高）
安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、TYDQ-08电气安装与维修实训考核装置-实训内容
基本电气安装技能训练
安装工具的使用实训
检测仪器的使用实训
手动弯管器加工PVC管弯管实训
PVC管、金属管切管实训
塑料电线管与塑料接线盒的连接实训
管卡固定实训
明配管入盒实训
明管的定型弯曲实训
线管暗敷固定实训
预埋铁件或膨胀螺栓实训
桥架支、吊、托架制作安装实训
管内穿线的操作实训
单（多）芯铜、铝导线的连接实训
室内照明及动力配电
插座和一个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
两个双联开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
三个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
日光灯线路的接线
声控开关控制白炽灯电路的接线
触摸延时开关控制白炽灯电路的接线
人体感应开关控制白炽灯电路的接线
单相电度表直接接线电路
单相电度表经电流互感器的接线电路
电压表、电流表接线电路
万能转换开关和电压表测量三相电压接线
一只电流互感器用于单相回路的控制电路接线
三只电流互感器接成星型接线电路
三只电流互感器接成三角形接线电路
三相功率因数表的测量电路
三相四线有功电度表的接线电路
三相四线有功电度表经电流互感器的接线电路
电气控制
异步电动机点动控制电路
异步电动机两地控制电路
异步电动机联锁正反转控制电路
双重联锁控制电路
自动顺序控制电路
三相异步电动机手动顺序启动
异步电动机Y-Δ控制电路
异步电动机能耗制动控制电路
按钮联锁的三相异步电动机正反转控制线路
接触器联锁的三相异步电动机正反转控制线路
双重联锁的三相异步电动机正反转控制线路
单向减压启动及反接制动控制线路
异步电动机反接制动控制电路
自动往返控制电路
正反转点动、启动控制电路
带有点动的自动往返控制电路
异步电动机自锁控制电路
异步电动机单向点动、启动控制电路
三相异步电动机定子串电阻减压启动手动、自动控制线路
接触器控制双速电动机的控制线路
时间继电器控制双速电机的控制线路
C620-1型车床电气控制线路
Y3150型滚齿机电气控制线路
电动葫芦电气控制线路
Z3040摇臂钻床电气控制线路
CA6140车床电气控制线路
X62W万能铣床电气控制线路
PLC电气控制及机床线路改造
PLC控制的三相鼠笼式异步电动机点动控制和自锁线路
PLC控制的三相鼠笼式异步电动机带延时正反转线路
PLC控制的三相鼠笼式异步电动机联锁正反转线路
PLC控制的三相鼠笼式异步电动机Y/Δ换接起动线路
PLC控制的三相鼠笼式异步电动机反接制动线路
PLC控制的三相鼠笼式异步电动机能耗制动线路
PLC控制的三相鼠笼式异步电动机串电阻起动线路
PLC控制的自动往返线路
PLC控制的两地启动停止线路
PLC控制的三相鼠笼式异步电动机顺序启动线路
PLC控制的电动葫芦电气线路
PLC、变频器、触摸屏的综合应用
变频器功能参数设置与操作
变频器无级调速
变频器控制电机正反转
外部端子点动控制
多段速度选择变频调速
外部模拟量（电压/电流）变频调速
PLC对象实训（步进电机定位等）
PLC控制变频器外部端子的电机正反转
基于PLC模拟量控制变频开环调速
基于PLC通信方式的变频器开环调速
基于PLC通信方式的速度闭环定位控制
PLC与人机界面触摸屏通讯控制
PLC、人机界面触摸屏与变频器通讯控制
PLC与人机界面触摸屏数字量调速
PLC与人机界面触摸屏模拟量调速
电气设备综合维修实训
C6140型车床电气线路操作实训
C6140型车床电路故障检测与维修
M7120磨床电气线路操作实训
M7120磨床电路故障检测与维修
X62W万能铣床电气线路操作实训
X62W万能铣床电路故障检测与维修
T68镗床电气线路操作实训
T68镗床电路故障检测与维修
此产品可以按照学校的实训要求定配
