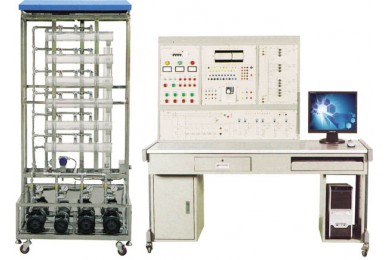

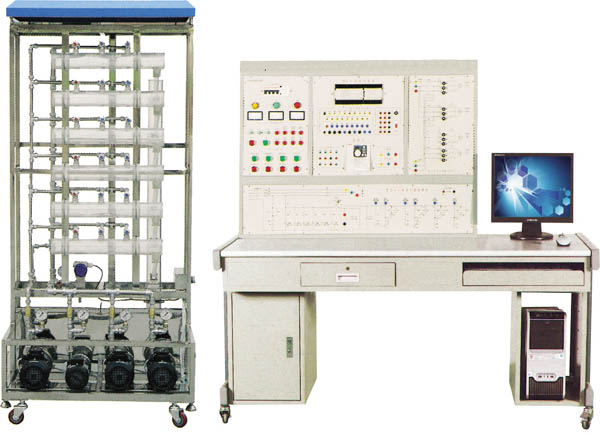

一、TYLYGS-1型变频恒压供水系统实训装置 系统概述:
装置集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统(实物模型),控制平台两大部分组成,包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构,可以完成多种模式下的楼层恒压供水实训实训,为教学研究变频恒压供水技术提供一个开放的操作平台。
二、TYLYGS-1型变频恒压供水系统实训装置 系统特点:
控制平台采用PLC+变频器的开放式控制结构,提供组态软件和PLC开发环境,可以让学生自行设计控制方案,灵活性强。 控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。 控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式,当自动控制失效时,系统由手动控制方式运行。 控制对象全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟六层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由四台水泵构成,其中两台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能够生动模拟大楼给排水系统的典型结构。
三、 TYLYGS-1型变频恒压供水系统实训装置 配置清单
序号 | 器材名称 | 数 量 |
1 | PLC主机+模拟量模块+通信模块 | 1台 |
2 | 变频器 | 1台 |
3 | 不锈钢离心泵 | 4台 |
4 | 压力变送器 | 1只 |
5 | 压力表 | 4只 |
6 | 铝合金对象框架 | 1套 |
7 | 交流接触器 | 8只 |
8 | 三极热过载继电器 | 4只 |
9 | 空气开关 | 1只 |
10 | 指示灯 | 8只 |
11 | 组态软件 | 1套 |
12 | 开关电源 | 1块 |
13 | 控制屏 | 1台 |
14 | 实验桌 | 1台 |
实训项目 控制屏结构认识与调试 单泵控制变频恒压供水 双泵切换变频恒压供水 生活水系统静态压力控制 生活水系统动态压力控制 生活水系统的分时控制 夜间休眠模式下的供水 消防状态控制 综合控制系统
