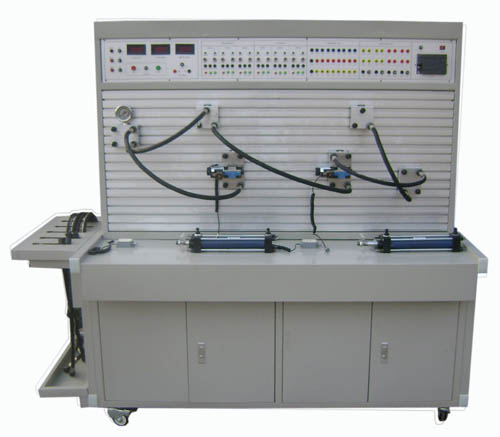

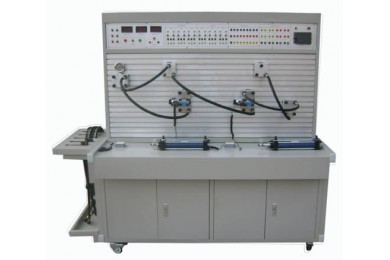

液压传动与PLC实训装置是采用工业用真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起。油箱和控制屏单独放置;带有三相漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。能实现压力控制回路、速度调节回路、方向控制回路、锁紧回路、双缸工作回路、液压马达的应用回路等液压传动基本回路的实训。
一、TYY-20A型液压传动与PLC实训装置 -技术参数
输入电源:三相五线,380V.允差±l0%,50Hz。漏电保护器控制屏总电源,电网电压表监控电网电压,并有三只指示灯指示,带灯保险丝保护,控制屏的供电由启停开关控制.同时具有漏电保护。
装置容量:<2kVA。
变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。
PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出
配有控制模块:电源模块,继电器控制模块,PLC控制模块等。
电机:额定电压380V.额定功率0.75kW,绝缘等级B
液压泵站:容积70L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
实验台外开尺寸:1500mm*1000mm*1700mm
油箱尺寸:500 mm*400 mm*300mm
二、TYY-20A型液压传动与PLC实训装置-虚拟3D仿真:
液压仿真控制软件,其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件,用户可以在计算机上进行液压、电气液压知识的学习以及回路的设计、测试和模拟的控制。该软件强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。
温馨提示:
1.设备验收:各采购单位收货时请检查TYY-20A型液压传动与PLC实训装置货品的外观,核实本装置的数量及配件,拒收处于受损状态的TYY-20A型液压传动与PLC实训装置;
2.设备质保:腾育将为各采购单位提供TYY-20A型液压传动与PLC实训装置产品说明书内的质保条件和质保期,在质保范围内提供对本装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3.设备退换货:各采购单位单方面原因导致的TYY-20A型液压传动与PLC实训装置选型错误或购买本装置的数量错误,造成本装置的退换货要求,将不被接受;
4.设备货期:TYY-20A型液压传动与PLC实训装置的发货期为参考值,如您需要了解本装置的精确货期,请与腾育的销售人员联系;
5.如采购单位对TYY-20A型液压传动与PLC实训装置有任何疑问或想了解更多TYY-20A型液压传动与PLC实训装置系列请致电:021-62278396,由本公司专业技术人员为您解答相关技术咨询。
