一、概 述
中央空调自控系统综合实训装置”是以制冷/热系统、循环水系统和空气处理系统为控制对象,融合了传感器技术、计算机技术、网络通信技术和自动化控制技术,通过开发、设计、编程可对中央空调模型内的所有模拟或真实的机电设备进行控制。在中央空调自控系统综合实训装置”中建立综合计算机监控系统,通过直观清晰的监控界面实现综合监控与管理。
二、系统特点
1.装置主体结构件采用不锈钢材质,所有不锈钢设备均进行不锈钢精细抛光处理,造型美观、结构合理
2.实训装置空气处理风道采用高强度有机玻璃材质,实训流程直观清晰
3.实训装置采用一次回风设计,信号连接采用集中式端子排连接方式,接线方便
4.空气处理系统既有完善的过程变量检测,又有较先进的变频控制执行机构,可完成多种模式下的控制技术的实训
三、技术性能
1.了解中央空调空气处理流程
2.了解制冷工作原理,掌握制冷机组操作方法
3.掌握中央空调自控系统中过程变量调节方法
4.了解不同工况下中央空调工作流程
5.掌握中央空调自控系统编程设计和上位监控工程组态设计
四、系统组成

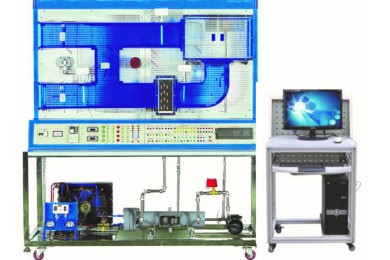

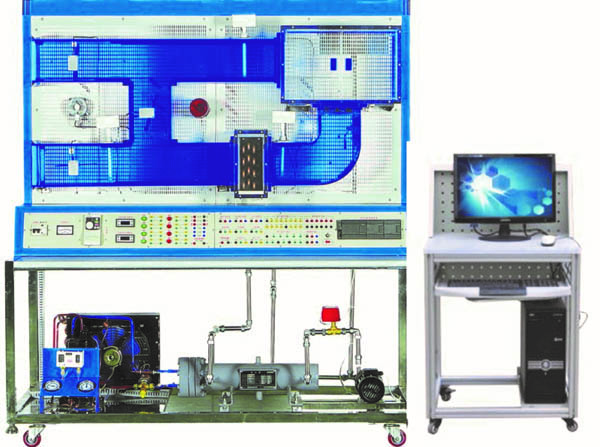

本实训装置由实训台、安装网孔板、制冷系统、循环水系统、空气处理系统、自控系统和上位监控工程等组成
制冷系统:采用1匹压缩机、壳管式蒸发器、风冷冷凝器、热力膨胀阀、高低压力控制器、高低压力表及加液阀等组成
循环水系统:采用工业磁力驱动泵、表冷器、水流开关及水箱等组成
空气处理系统:采用粗效过滤网、差压开关、电动调节风阀、温湿度传感器及送风机等组成
自控系统:本装置可以实现变水流量控制和变风量控制;变水流量主要是通过PLC对变频器的频率进行控制,从而达到控制水泵的转速,达到流量的调节。变风量主要是通过PLC对单相调压模块的控制,从而达到控制送风机的转速,进行送风量的调节。
五、实训项目
1.封闭式系统制冷
2.直流式系统制冷
3.一次回风系统制冷
4.简单回路的程序设计
5.制冷统控制
6.控制器编程
7.监控系统设计组态
