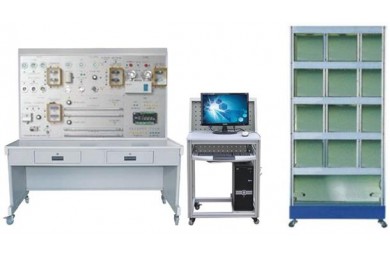

TY-L4B楼宇照明系统实训装置(LON总线型)

TY-L4B楼宇照明系统实训装置(LON总线型)

关 键 字: 楼宇照明系统实训装置(LON总线型)
产品编号:SN20180628151852756
产品描述

TY-L4B楼宇照明系统实训装置(LON总线型)

(1)装置组成:
楼宇照明监控系统实验实训装置,控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
(2)系统实训功能:
能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制,系统软件的组态、配置与控制,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中其它设备联网进行各种综合实训。
(3)系统技术指示:
a、工作电压:单相三线220V±5% 50Hz
b、整机容量:<300W
c、外形尺寸:1500mm×700mm×1800mm
d、安全保护:具有漏电自动保护装置
e、故障设置:具有故障设置系统


(4)可以做的实训项目:
实训项目一:公共区域照明控制与操作实训
实训项目二:办公室照度自动调节控制与操作实训
实训项目三:景观照明控制与操作实训
实训项目四:情景照明控制与操作实训
实训项目五:应急照明控制与操作实训
实训项目六:手动遥控器控制与操作实训
实训项目七:线路故障的判断与处理
实训项目八:设备故障的判断与处理
实训项目九:设计并安装一个简易应用系统
实训项目十:组态软件设计实训项目
()5)、基本配置
1.照明控制屏
设置模拟照明配电箱,并设置照明控制开关,包括传统开关、遥控开关装置等。
2.照明演示柜
照明演示柜为楼宇照明控制的演示对象,属于半实物。采用分层结构,能模拟楼层整体照明效果,采用半实物模式,分为五层结构,体现多种照明场景。
3.下位机系统
下位机系统采用DDC控制器,实现照明线路的通断控制,通过LonWorks总线与上位机系统通信。
4.上位机监控系统
配备监控系统软件,可以实现对照明系统的远程监控。
