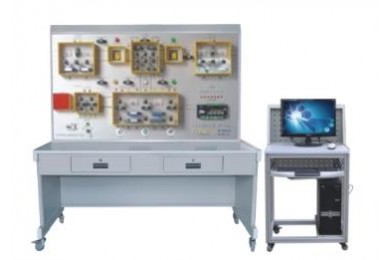

TY-L5楼宇供配电监控系统实训装置

TY-L5楼宇供配电监控系统实训装置

关 键 字: 楼宇供配电监控系统实训装置
产品编号:SN20180629133835281
产品描述

TY-L5楼宇供配电监控系统实训装置

一、装置组成:
本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。


二、实训功能:
能进行各种供配电系统模拟操作演示, DDC控制器的操作与编程,双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训,监测变压器超温报警、超温预报警,监测变压器的电压、设备启停状态,故障状态,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标:
工作电压:单相三线220V±5%  50Hz
整机容量:<300W
外型尺寸:150×70×180cm3
安全保护:具有漏电自动保护装置
故障设置:具有故障设置系统
可扩展,可兼容,LON总线通讯方式
输出,8点、IO/DO   输入,11点AI/DI
信号方式;干触点/0-20MA/0-10A/发10K
四、实训项目
1、DDC现场控制器安装操作
2、DDC现场控制器设置操作
3、双电源明备用监控系统控制
4、双电源暗备用监控系统控制
5、低压侧供配电监控系统控制
6、环网供电监控系统控制
7、线路故障的判断与处理
8、设备故障的判断与处理
9、设计并安装一个简易应用系统
