TYLYCX-1型楼宇供配电及照明系统综合实训装置(LON总线)

TYLYCX-1型楼宇供配电及照明系统综合实训装置(LON总线)

关 键 字: 楼宇供配电及照明系统综合实训装置(LON总线)
产品编号:SN20180629133438715
产品描述

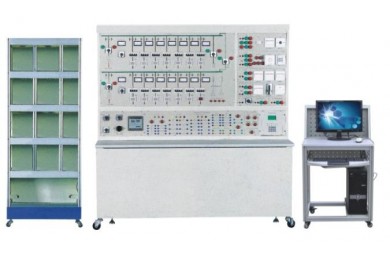

TYLYCX-1型楼宇供配电及照明系统综合实训装置(LON总线)

一、系统概述
      楼宇供配电及照明系统综合实训装置(LON总线型)配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。
同时能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。
该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。





二、系统特点
1.供配电系统和照明系统可实现实时调度运行
2.采用DDC采集控制模块实现对电力系统中各类数据的采集
3.采用先进LonWorks总线通信协议组网
4.配备上位机监控系统,可实时监控供配电网络结构,还可监控照明系统,控制照明线路
三、基本配置
1.控制屏
控制屏由两部分组成:楼宇供配电部分和楼宇照明控制部分
楼宇供配电部分由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。
楼宇照明控制部分由楼宇照明线路组成,并设置照明控制开关,包括传统开关、遥控开关和智能调光装置等。
2.照明演示柜
照明演示柜为楼宇照明控制部分的演示对象,属于半实物。采用分层结构,能模拟楼层整体照明效果,采用半实物模式,分为五层结构,体现多种照明场景。
3.下位机系统
下位机系统采用DDC控制器,实现现场数据的采集和开关控制,并可完成供配电线路和照明线路的通断控制,通过LonWorks总线与上位机系统通信。
4.上位机监控系统
配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制,各线路电量参数的监视。
四、实训项目
供配电系统部分:
1.仪表设备实训项目
(1)常用供配电设备认知与应用
(2)电量传感器认知与应用
2.线路安装、调试和运行实训
(1)智能建筑的供电运行线路组建与操作
(2)典型楼层配电运行线路组建与操作
(3)供配电系统中运行线路状态的现场监测、抄表和控制
3.供配电自动化设备认知和运行控制实训
(1)备自投联动运行控制和调试
(2)应急电源配电线路运行和联动控制
(3)配电线路功率因数补偿运行控制
4.供配电系统综合控制运行实训
(1)供配电监控系统运行调度
(2)与消防自动报警系统的联动控制
照明系统部分:
1.照明和控制设备认识与应用实训项目
(1)常用灯具的认知与应用
(2)照度传感器认知与应用
(3)动静探测器认知与应用
(4)遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
(1)照明灯具及普通控制设备的安装和调试控制
(2)应急照明设备的控制
3.智能照明控制线路安装和调试实训项目
(1)时间表控制模式下照明线路组建和控制
(2)情景切换控制模式下照明线路组建和控制
(3)远程强制控制模式下照明线路组建和控制
(4)动态控制模式下照明线路组建和控制
4.综合调度控制部分
(1)供配电子系统和照明子系统联合监控
(2)供配电子系统、照明子系统和其他楼宇子系统联合监控
五、技术参数
1、控制台1800*700*1800照明柜755*450*1800
2、输入电源:三相四线~380V±10% 50Hz
3、环境温度:+4℃~+40℃
4、装置容量:<5kVA
5、安全保护:具有漏电保护

友情提示:

更多关于TYLYCX-1型楼宇供配电及照明系统综合实训装置(LON总线)相关信息以及相关产品,
请致电上海腾育公司销售热线:021-62278396 我们竭诚为您服务!
