一、产品结构
桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用25mm厚高度纤维板外贴进口防火板，PVC截面封边，桌面鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
控制系统：控制系统外壳由全钢精加个而成，整体环氧聚塑喷涂，面板采用铝板喷涂彩色蚀刻技术。面板上装有各种测量仪表，显示来自小型冷库系统能赶上的被测点参数，包括电压、电流、温度、压力等指标。此外集合PLC、触摸屏、机电线路控制系统，学员可以方便测量各种电类信号。
二、技术参数
?额定功率：800W；
?额定电压：AC380V，50Hz；
?制冷量：约600Kcal/n；
?控温：高温库可以控制在5℃ 左右，低温库可以控制在-15℃左右；
?压缩机功率：3PH；
?防护等级：IP44；
?安全保护：过压、过流、漏电保护措施。
三、系统说明

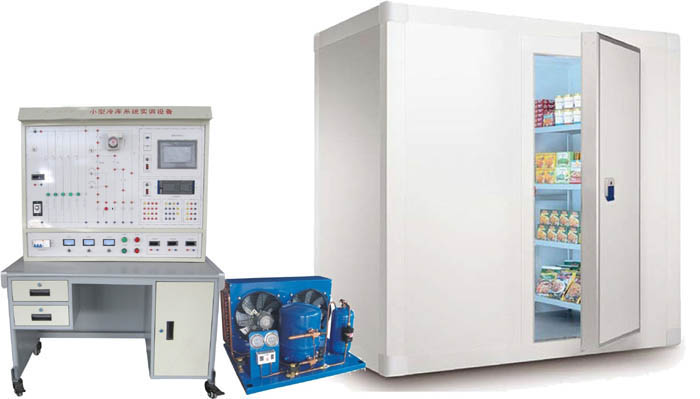

冷库教学实验台由二个部分组成。
制冷系统。主要元件有电磁阀,热力膨胀阀,手阀,蒸发压力调节阀,机组等,还有相应的压力表、数显温度表等。在该设备上进行实验，可以让学生彻底了解蒸发压力调节阀的作用和使用方法。
蒸发压力调节阀的工作原理是由一台制冷机组同时向二个或二个以上的冷库供应冷量,各库要求的蒸发温度(蒸发压力)也不同,因为高温库的蒸发温度较高,低温库的蒸发温度较低,压缩机工作时吸气压力是根据低温库的蒸发压力,因此吸气压力较低。这时,那些需要保持较高蒸发温度(即高温库)的蒸发器出口管路上便装上蒸气压力调节阀(即背压阀),使阀前的压力保持在调定的范围内,经过阀的节流,使阀后的压力和吸气压力相同,这样就保证了系统中各个蒸发器在各自不同工况下正常运转。本系统使用的制冷剂为R22。
电气控制系统。一机两库教学实验台匹配了相应的电气控制系统，从制冷系统到电气控制系统,都是围绕数学而设计的。通过本台实验,能较熟悉进行操作、排除故障,通过对这套设备的学习，学生可以达到劳动部有关部门颁发的制冷工等级的中级水平。
四、故障点说明
本系统中设计了多个故障点，主要有：压缩机故障模拟、启动器故障模拟、过载保护器、温控器故障模拟、门灯故障模拟、化霜继电器故障模拟及相应的电路故障模拟等。
五、结构说明
实验台架采用不锈钢材料制作，底部安装有4个万向轮。故障箱设置在实验系统的后面机柜内，由教师进行故障点的设置。操作面板上安装有电气保护元件、电源指示等、过流保护、各种温度表、压力表、控制开关等。
六、能完成的实训项目
冷库电气控制实训练；
冷库温度自动调节装置的调试；
冷库实训系统故障的检测和排除；
制冷专用工具的基本操作；
冷库系统的检漏和维护；
小冷库制冷系统的维修操作。
小型冷库的电气控制
小型冷库的电器故障的设置和检修
小型冷库制冷系统启动、运行那个、调试、保护技术
小型冷库运行工况和运行参数的自动化检测及分析
小型冷库系统故障的设置和检测
PLC可编程控制器的技术应用
组态技术应用

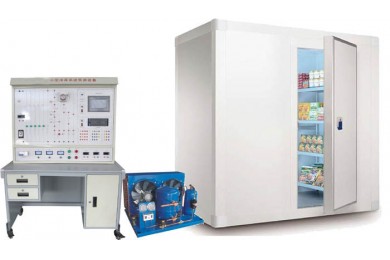

TY-9920LB型小型冷库电气实训考核装置
一、产品概述
该设备根据制冷和空调运用和维修专业的《制冷空调装置的安装操作与维修》、《冷库制冷工艺》、《制冷空调自动化》等教材设计。设备配置了冷库自动化电气控制系统，风冷式制冷机组、小型冷库等。
设备采用双面柜设计，一面为中央空调电气控制系统，一面为小型冷库电气控制系统，根据中央空调及小型冷库电气控制线路的要求装置了漏电开关、熔断器、交流接触器、压力控制器、电磁阀、按钮及指示仪表等控制器件，并设置了十几项小型冷库系统的常见故障。适应于职业院校、技工学校等用于制冷专业进行中央空调及小型冷库系统控制线路的操作、故障演示及排除等教学实训。
二、技术参数：
(1) 输入电源：三相四线(或三相五线)～380V±10% 50Hz；工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；装置容量：＜1.5kVA；外形参考尺寸： 700×600×1700mm；
(2) 交流电源：提供三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
(3) 安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
(4) 指针式电压表：量程0～450V ；真空压力表：量程-0.1～1.5MPa ；真空压力表：量程-0.1～3.5MPa；数显温度表：采用PT100传感器，测量范围-50～150℃；
三、实训项目
1. 中央空调电气线路认识与装配
2. 小型冷库电气线路认识与装配
3. 冷库设备的使用常识和注意事项
4. 中央空调冷却水泵不能工作或者损坏故障模拟排除
5. 中央空调冷却风机不能工作或者损坏故障模拟排除
6. 中央空调制冷水泵不能工作或者损坏故障模拟排除
7. 中央空调压缩机组不能工作或者损坏故障模拟排除
8. 中央空调室内风机组不能工作或者损坏故障模拟排除
9. 中央空调室外冷凝风机不能工作或者损坏故障模拟排除
10. 中央空调进水电磁阀Ⅰ不能工作或者损坏故障模拟排除
11. 中央空调出水电磁阀Ⅱ不能工作或者损坏故障模拟排除
12. 中央空调制热水泵不能工作或者损坏故障模拟排除
13. 中央空调模拟锅炉不能工作或者损坏故障模拟排除
14. 小型冷库冷却水泵不工作或者损坏故障模拟排除
15. 小型冷库冷却风机不工作或者损坏故障模拟排除
16. 小型冷库制冷水泵不工作或者损坏故障模拟排除
17. 小型冷库压缩机组不工作或者损坏故障模拟排除
18. 小型冷库室内风机不工作或者损坏故障模拟排除
19. 小型冷库室外冷凝风机不工作或者损坏故障模拟排除
