TY-9920B 电冰箱原理实训装置
-
关 键 字：
- 产品编号：SN20221019165314815
产品描述

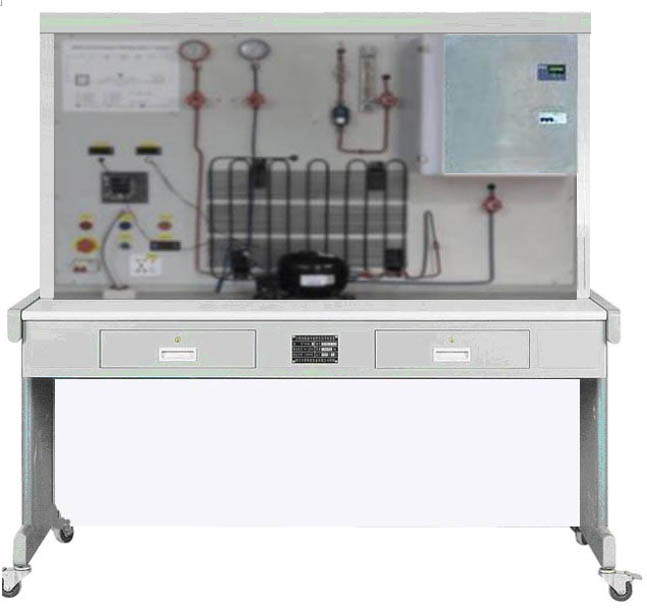

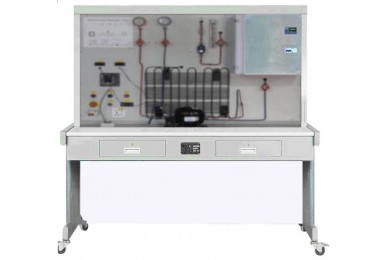

TY-9920B 电冰箱原理实训装置
一、产品概述：
电冰箱装置敞开式设计，安装有制冷管路设备，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式（单门直冷式、双门直冷式、双门间冷式）电冰箱电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长, 可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二 特点
1、 实训装置直观展示了直冷式冰箱的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
2、 实训柜集直冷/无霜式式电冰箱于体，电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求
3、 系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等），与实际装置接轨。
4、 装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、 可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行五、排故。有利于开展技能鉴定、考核工作
6、手动节流阀：管道系统中设置了一个手动膨胀阀，实验时可模拟制冷系统中的流量开度，观察制冷功率的效果。
6、模拟风冷化霜系统,配置有一套模拟化霜电路，可模拟加热，实验性强
7、随机配置有一套的，制冷工具，可完成制冷系统中的，抽真空、加制冷剂，处理冰堵，制冷效果不好等现象
三、主要技术参数：
1. 输入电源：AC220V±5% 50Hz
2. 装置容量：<0.2KVA
3. 环境温度：-5℃~40℃
4. 相对湿度：≤90%（25℃）
5. 外形尺寸：1200×600×1700mm
6. 制冷剂类型：R600A
四、产品组成
1． 直冷\无霜式电冰箱制冷系统
实训台提供1/9匹冰箱制冷压缩机QD60（85W 0.65A R12）、直冷式蒸发器（铝复合板吹胀式蒸发器及下蒸发器、钢丝式冷凝器（17档）、冷凝风扇照明灯及门开关双金属片热保护继电器、PTC启动器、重锤启动器、毛细管。
2．仪表
（1）交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
（2）交流电流表1只：测量范围0～3A,精度1.5级,用于观测系统启动电流及正常工作电流。
（3）温度表4只：采用PT100传感器，三位半数显，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
（4）真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
3.模拟冷藏箱体：分成冷藏和冷冻两个，保温效果显著，温度可自动控制，排除教学机不能停机的的麻烦。
4、铝型材实训桌子一套: 1200×600×1700mm,面板为铁质彩色喷绘，桌子 由4040铝材构建而成
七、 实训内容
1 初级技工基本技能实训
（1） 专用工具的操作
（2） 制冷系统管件焊接
（3） 制冷系统试压及检漏
（4） 制冷系统抽真空及充注制冷剂
2 中级技能实训（设计、安装、调试及检修）
（1） 电冰箱电气线路器件的认识和测量
（2） 直冷式电冰箱电气控制线路接线及系统运行
（3） 直冷式电冰箱维修实训及故障分析
3 电冰箱故障检修
（1） 复合门开关公共端开路
（2） 门开关开路
（3） 温控器开路
（4） 保护继电器开路
（5） 系统脏堵
（6） 系统冰堵
