TY-9920 通用制冷原理实训考核装置
-
关 键 字：
- 产品编号：SN20221019164932187
产品描述

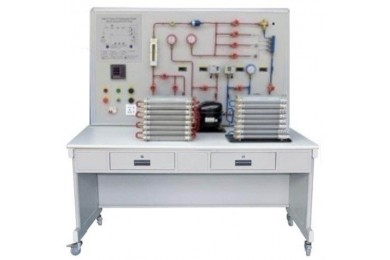

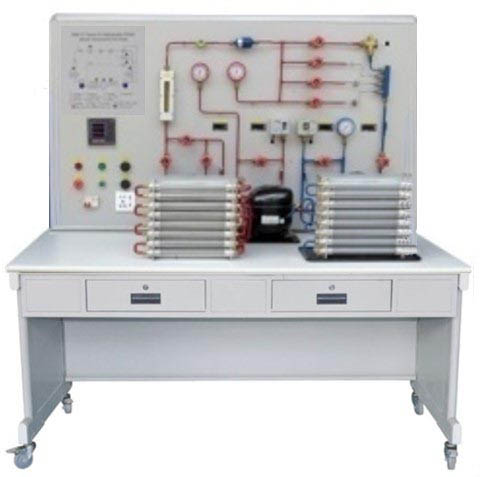

TY-9920通用制冷原理实训考核装置
1．产品简介
通用制冷原理实训装置用来深入研究普通制冷压缩循环。冷凝器及蒸发器带有8支透明管及可调速风机，可直接观察制冷剂在系统中的冷凝和蒸发过程，直观的反应制冷剂在同一工况下4种不同的节流装置下的制冷变化，以及通过风机调速改变冷凝器和蒸发器的换热效果，在不同工况下制冷剂的制冷变化。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
2．装置特点
（1）实训装置系统回路中包含膨胀阀和毛细管节流装置，其中毛细管分为三种不同长度的，系统运行时可以直观的展示不同的节流装置对制冷效果的影响。
（2）制冷系统中的冷凝器和蒸发器均带有8支透明的玻璃管，系统运行时，可以清楚的观察到制冷剂状态在冷凝器和蒸发器中的变化。
（3）制冷循环管路敷设于设备安装板上，高低温区涂有不同颜色，方便观察及区分，同时采用制冷剂专用流量计，实时观测制冷剂的流量情况。
（4）采用铝型材框架整体结构，立柱为开模定制的125*35mm专用工业铝型材，表面采用进口荷兰ACZU粉末喷涂处理，坚固美观（带型才样品），保证了设备的整体强度，底部安装有4个万向轮，可方便的进行移动。
（5）设备具有良好的安全保护体系。制冷循环中安装有高低压保护开关，在系统压力发生异常时可立即停止压缩机工作，保护压缩机及系统安全；电气回路中安装有漏电保护开关，紧急停止按钮及可靠的接地保护措施，保证设备及人身安全。
3．技术参数
（1） 输入电源：单相三线～220V±10% 50Hz
（2）装置容量：＜0.4kVA
（2） 外型尺寸：1400mm×800mm×1800mm
（3） 重 量：＜100kg
（4） 工作条件：环境温度10℃～30℃相对湿度＜75%（25℃）
（5）制冷剂类型：R134a
4．基本组成
（1）实训台框架：采用铝型材框架整体结构，立柱为开模定制的125*35mm专用工业铝型材，表面采用进口荷兰ACZU粉末喷涂处理，坚固美观（带型才样品）
（2）压缩机单元：采用1/2P压缩机，带有过热和过流保护，压缩机固定于桌面，可直观观察压缩机工作状态。
（3）冷凝器与蒸发器：带有8支透明玻璃管，可直观观察制冷剂状态化过程，利于理解制冷循环原理。
（4）储液器与气液分离器单元：连接在制冷循环管路中。
（5）实验屏：安装有制冷回路组件，包括干燥过滤器、视液镜、手阀、制冷管道、高低压压力表、高低压压力控制器、膨胀阀等组件。
（6）温度表，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度、环境温度等位置的实时温度。温度测量探头可以根据测量需求更换测量位置。
（7）多功能表：实时显示系统的电压、电流、功率因数等数据，可进行485通讯。
（8）流量计：采用制冷剂专用高压流量计，可以观测制冷剂的实时流量。
（9）软件：配有工业电脑一台，含有专用测量软件一套。需现场演示。
5.可完成实训项目
（1）带有膨胀阀的制冷实训
（2）带有标准毛细管的制冷实训
（3）毛细管过短时的制冷实训
（4）毛细管过长时的制冷实训
（5）同一工况下不同节流装置的制冷实训
（6）不同工况下同一节流装置的制冷实训
（7）制冷剂在冷凝器中的液化过程
（8）制冷剂在蒸发器中的气化过程
（9）储液器在制冷系统中的作用
（10）气液分离器在制冷系统中的作用
（11）制冷剂的充注与抽真空实训
（12）含真空泵一台、制冷工具一套、制冷剂1瓶
