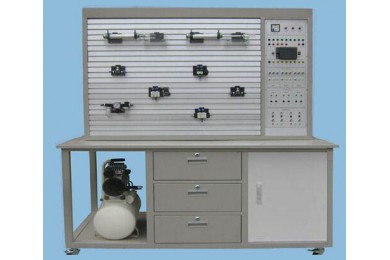

TYY-19B气动与PLC实训装置
-
关 键 字：
气动与PLC实训装置
- 产品编号：SN20180703133335502
产品描述
一、主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。2、配备工业用常用气动元件，且均配有过渡底板（塑料底板6.5*8cm），可方便、随意地将元件 按放在实训面板（面板带“T”沟槽形式的铝合金（100cm*7.4cm*11cm）型材结构）上。回路搭接采用快换接头，拆接方便快捷。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。能进行气动系统动作及PLC控制的基本气动回路、 气动基本回路、继电器控制的气动系统、 气动传动创新应用实训。
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、空气压缩机（基本配置小型机） 电机功率：550W 电源：AC220V
5、公称容量：30L 噪音：55分贝
6、额定输出气压1Mpa
7、实训装置外型尺寸：1500mm×700mm×1700mm
二、主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、配备工业用常用气动元件，且均配有过渡底板（塑料底板6.5*8cm），可方便、随意地将元件
按放在实训面板（面板带“T”沟槽形式的铝合金（100cm*7.4cm*11cm）型材结构）上。回路搭
接采用快换接头，拆接方便快捷。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电
路安全可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
气动系统动作及PLC控制的基本气动回路 气动基本回路 继电器控制的气动系统 气动传动创新应用实训
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、气动与PLC控制实训装置配置清单
|
序号
|
分 类
|
元 件 名 称
|
数 量
|
备注
|
|
1
|
实训装置
|
实训桌
|
1
|
|
|
实训台
|
1
|
|
|
2
|
气泵
|
空气压缩机
|
1
|
|
|
3
|
组合元件
|
单作用缸 QGX25ⅹ100
|
1
|
|
|
双作用缸 QGX25ⅹ100
|
2
|
|
|
旋转气缸
|
1
|
（透明组合件）
|
|
三联件 AC2000
|
1
|
|
|
减压阀（带压力表）AR2000
|
1
|
|
|
手动换向阀 H210—08
|
1
|
|
|
单电磁换向阀（二位五通）4V210-8（DC24V）
|
2
|
|
|
双电磁换向阀（二位五通）4V220-8（DC24V）
|
1
|
|
|
双电磁换向阀（三位五通）4V230-8（DC24V）
|
1
|
|
|
单气换向阀（二位五通）4A210—08
|
2
|
|
|
双气换向阀（二位五通）4A210—08
|
2
|
|
|
行程阀（机控）MOV—2
|
1
|
|
|
行程阀（按钮）MOV—3A
|
1
|
|
|
或门型梭阀ST—02
|
2
|
|
|
快速排气阀Q-01
|
2
|
|
|
单向节流阀ASC-06
|
2
|
|
|
单向节流阀JSC601
|
7
|
|
|
单向阀1/4
|
2
|
（透明组合件）
|
|
顺序阀
|
1
|
（透明组合件）
|
|
六通
|
1
|
（透明组合件）
|
|
气容
|
1
|
|
|
4
|
附 件
|
气管PU6ⅹ4
|
20米
|
|
|
5
|
电器配件
|
行程开关（装在缸体上）
|
4个
|
|
|
编程电缆（三菱）
|
1条
|
|
|
6
|
工具盒
|
螺丝刀
|
2把
|
|
|
剪刀
|
1把
|
|
|
活动板手
|
1把
|
|
|
尖嘴钳
|
1把
|
|
|
消声器（小）1/8
|
2只
|
|
|
消声器（大）3/8
|
1只
|
|
|
三通（T型三通）Ø 6
|
4只
|
|
|
三通（Y型减径三通）Ø 8—Ø 6
|
1只
|
|
|
四通Ø 6
|
2只
|
|
|
L型（螺纹二通）601
|
2只
|
|
|
L型（螺纹二通）602
|
2只
|
|
|
气孔塞头Ø 6
|
5只
|
|
|
生料带
|
1个
|
|
|
保险丝3A
|
2只
|
|
|
7
|
资料
|
气动PLC使用说明书
|
1册
|
|
|
光盘（PLC编程软件，PLC程序）
|
1碟
|
