一、产品简介:

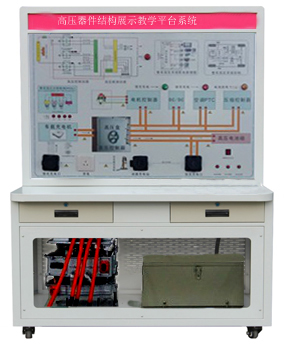

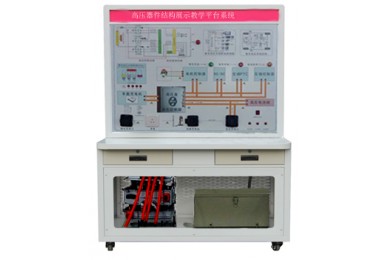

高压安全模拟测量试验台是采用新能源汽车高压安全系统器件制作,展示新能源汽车高压安全系统的结构与工作原理,适合高职、职业中专、技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及新能源汽车维修工等相关工种的汽车教学培训。
二.设备组成
动力电池组、国标充电枪与充电座、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、原理面板与结构彩图、可移动台架。
三.功能特点
1.采用模电与数电结合的方式,模拟纯电动车和混合动力车辆的高压用电区域、高压线路传递、低压电路对高压回路的保护,以及漏电可能发生的区域、漏电的状态。
2.通过专用漏电检测设备,模拟检测过程。
3. 实训面板采用表面经特殊工艺喷涂底漆处理的、面板彩色电路原理图,4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,印有永不褪色的UV平板彩色原理图;学员可直观对照面板资料和系统实物,认识和分析系统的器件和原理;
4.模拟测量漏电可能发生的区域、漏电的状态。
5、示教板整体采用1.5mm厚冷轧板,严格按钣金加工工艺操作,经酸洗、喷塑,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。下方配有钢制透明机柜,摆放实训相关组件,机柜上方置有二个小抽屉,实训完毕后放置常用工具之用。
四.技术规格
1.外接电源:交流220V±10% 50Hz
2.工作电压:直流12V
3.工作温度:-40℃~+50℃
4.外形尺寸:1240×600×1700mm(长×宽×高)
五、实训实验项目
1.了解汽车高压安全系统的基本知识。
2.汽车高压安全系统基本控制原理与工作过程验证实训。
3.汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
4.汽车整车高压区认知实训。
5.测量漏电可能发生的区域、漏电的状态实训。
6.汽车高压安全系统测量与维护体验实训。
更多关于TY-QCX301B高压安全模拟测量试验台相关信息以及相关产品,
请致电上海腾育公司销售热线:021-62278396 我们竭诚为您服务!
