TY-QCX-203B比亚迪BMS锂电池管理系统实训台: 关键字：比亚迪BMS锂电池管理系统实训台; 产品编号：SN20180704173944105

产品描述

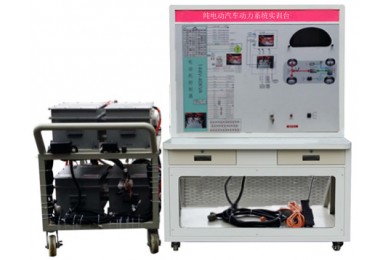

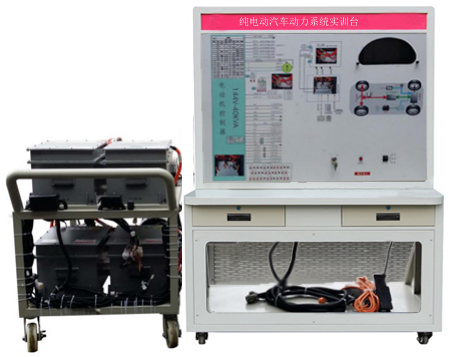

TY-QCX-203B比亚迪BMS锂电池管理系统实训台

一、产品简介：
比亚迪BMS锂电池管理系统实训台是根据比亚迪纯电动汽车锂电池系统的工作原理，动态展示锂电池系统的运行状态，通过实训台的实训操作，直观的了解锂电池的工作原理和工作状况，适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及新能源汽车维修工等相关工种的汽车教学培训。

二、功能特点
1、产品采用比亚迪F3DM电动汽车的电池组管理控制系统，动态真实演示电池组管理控制的的运行状况与工作原理。
2、实训面板采用表面经特殊工艺喷涂底漆处理的、面板彩色电路原理图，4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，面板印有高级彩色电路图与工作原理示意图；学员可直观对照电动汽车电池组管理控制原理图和实物，认识和分析电动汽车电池组管理控制系统的工作原理与工作过程。面板上安装有真实电动汽车的点火开关、工况开关、油门踏板、挡位开关、制动开关、带CAN通讯的仪表（转速表、电流指示表、电池检测信息）、BMS电池管理控制单元与电池组、车载充电器与插口等附件，并辅以发光二极管进行系统流向的动态指示，还设有一台真实电动车电机用来演示电动机的工作状态。
4、整体采用厚冷轧板加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，实训台底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。下方配有钢制透明机柜，摆放实训相关组件，机柜上方置有二个小抽屉，实训完毕后放置常用工具之用。
5. 安装国标充电枪与插口，可进行电动汽车真实充电操作与控制。检测台与运行台用航空插头，真实运行电动汽车的电池组管理控制系统。

三、实训项目
1．运行汽车电动动力驱动系统实训；
2、了解汽车电动动力系统的组成结构及原理。
3、观察由发光二极管组成的系统流向的动态指示；。
2．点火开关与调节开关的实训，演示汽车电动动力系统的各工况工作过程；
3.电动动力系统启动工作过程实训；
4.电动动力系统低速行驶工作过程实训；
5.电动动力系统一般行驶工作过程实训；
6.电动动力系统全速行驶工作过程实训；
7.电动动力系统减速行驶工作过程实训；
8.电动动力系统停车行驶工作过程实训；
9.电动动力系统制动回收工作过程实中。
四、技术规格
1、外接电源：原电动汽车电源
2、工作电压：原电动汽车电源
3、工作温度：-35℃～+40℃
4、检测台外形尺寸：1200*600*1700mm(长×宽×高)
