TY-QCX303高压器件结构系统示教板

TY-QCX303高压器件结构系统示教板

关 键 字: 高压器件结构系统示教板
产品编号:SN20180704160314863
产品描述

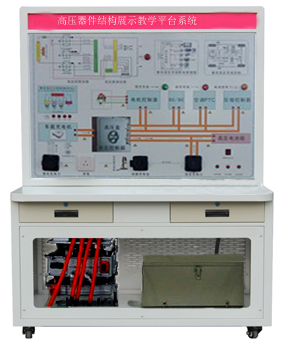

TY-QCX303高压器件结构系统示教板

一.概述
纯电动汽车高压器件结构系统示教板是配合大中院校、职业学院新能源汽车专业的教学实训之用,该设备采用纯电动高压真实器件系统、展示新能源汽车高的结构与工作原理,适合于学校纯电动汽车高压器件理论和维修教学和实训。


二.产品组成
操作控制台、高压模块盒、动力电池高压线缆、电机控制器线缆、快充线束线缆、慢充线束线缆、DCDC线束、车载充电机线束、空调压缩机线束、空调PTC线束、训练控制按钮、原理检测面板。
三.功能特点
1.控制台装有BJEV高压控制盒的解剖部件,能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件;
2.能充分展示BJEV高压盒高压器件的组成结构和工作过程;
3.面板采用4mm铝塑面板彩色电路图,耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;学员可直观对照面板资料和高压控制盒的实物,认识和分析高压控制盒的器件和原理;
4.系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座;
5.展示BJEV高压线路的高压互锁信号的组成结构和工作过程;识别高压线束连接器的端子及对应的功能;
6.实训台面板上安装有双独立线路控制系统的硬件模块;安装有各高压模块的汽车真实接口连接器,这些接口可以训练学生对高压电路的连接。
四、实训实验项目
1.认识电动汽车高压器件。
2.整车高压区认知实训。
3.了解电动汽车高压器件基本控制原理与工作过程。
4.高压器件拆装与安全防护实训。
5.高压线路的高压互锁基本控制原理与工作过程验证实训。
6.高压线路拆装与检测实训。
7.高压安全系统拆装与检测、维护体验实训。
五、技术规格
1、外形尺寸:1200×600×1700mm(长×宽×高)
2、动力电源:24V
3、工作电压:24v
4、工作温度:-40℃~+50℃

友情提示:

更多关于TY-QCX303高压器件结构系统示教板相关信息以及相关产品,
请致电上海腾育公司销售热线:021-62278396 我们竭诚为您服务!
