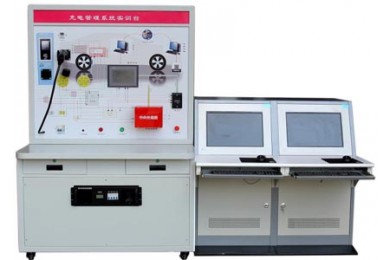

TY-QCX-206B新能源汽车充电管理系统实训台
-
关 键 字：
新能源汽车充电管理系统实训台
- 产品编号：SN20180704160113427
产品描述
一、系统概述：
充电管理系统实训台该实训台采用物联网技术与新能源汽车充电管理完成完成人机交互过程，刷卡计费过程，完成与BMS的充电交互并将充电需求发送到充电机，控制充电机的充电状态收集充电机运行数据，异常状态下自动停机；能实现远程GPS基本定位和充电桩基本参数监控。充分展示了智能充电系统、BMS管理系统及充电远程管理系统。
二、系统构成
设备由充电桩实验台和后台管理及远程监控主控台组成，包含BMS电池管理系统、供电系统、充电设备、监控系统
1、充电桩实验台主控屏和实验台连体设计为铁质双层亚光密纹喷塑结构，主控屏为铝塑板喷绘系统连接图，实验台下部设有大功率可调节智能设备负载模拟汽车充电。
2、BMS电池管理系统包含：无线监控管理平板电脑1台、BMS主控器1套；
可动态监测电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、充电实时控制等。
3、供电系统主要由一次设备（包括开关、变压器及线路等）和二次设备（包括检测、保护、控制装置等）组成，专门配备有源滤波装置消除谐波，稳定电网；
4、充电设备主要由充电枪，充电检测设备
5、充电服务器: 提供云平台，保存用户控制终端服务器上传所有充电信息；账户管理，用户登录设置，用户名的设置与修改，密码的设置与修改等
远程查看所有运营在线充电设备的各种电量信息，包含当前电量，历史电量，当前充电时间，历史充电时间，所有充电信息明细及历史数据分析。
包含以下功能：1）系统状态短信息报警；2）系统状态邮箱状态报警；3）系统微信报警；4）远程开启与关闭设备；5）远程实时充电信息显示；6）远程充电信息监控；7）远程充电状态报警监控；8）远程设备登录码；9）密码设定
6、用户控制终端服务器：用于充电设备后台管理，修改设备各种控制模式，查看充电设备所有设备状态的并可修改各项功能。设备通过本服务器与Internet连接，上传保存所有充电信息；账户管理，用户登录设置，用户名的设置与修改，密码的设置与修改等；
打印数据，连接打印机，可实时打印充电系统是各种数据信息，充电曲线图等。
充电信息显示，显示充电管理系统的各种信息。
历史电量查询，微信关注，卡片充值，用户信息登记等
7、充电桩客户端采用7寸触摸屏，充电模式选择包含金额模式、电量模式、时间模式、充满模式；主菜单包含通讯状态、充电枪连接状态、管理员、版本信息、操作说明；主界面包含运行指示、充电指示、故障指示、充电电压、充电电流、充电时间、剩余时间、消费金额、当前电价、卡内余额、开始充电按钮、结束充电按钮、充电模式指示。
8、实训台架上部为检测面板，中部为2个抽屉，下部为箱柜，用于安装设备所需附件。
9、监控平台为琴台式双电脑显示屏，双控制台，独立后箱柜，每个箱柜一台主机。
10、移动终端设备（自备）：选用安卓智能手机或者平板电脑； 1）手机app数据查询充电桩状态2）充电桩历史数据查询3）充电桩数据分析统计4）充电桩短信报警5）充电桩微信报警6）充电桩微信反向控制7）二次开发
三、实训内容
1.展示新能源充电管理系统的结构组成；
2.了解充电系统的工作过程；
3.演示新能源充电管理系统智能控制；
4.新能源汽车充电系统的监控与管理；
5.了解充电枪的结构特点与行业标准；
6.充电管理系统的多渠道控制实训；
7.充电管理系统云平台数据读写；
8.远程用户终端的登录、控制与报警检测；
四、技术参数
1、充电桩实验台尺寸：1220mm*650mm*1900mm(长*宽*高)；
2、后台管理及远程监控主控台尺寸：1200mm×1040mm×1150(长*宽*高)；
3、输入电压：单相三线 ～220V±10% 50Hz
4、工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
5、装置容量：＜3KVA
6、重 量：200Kg
