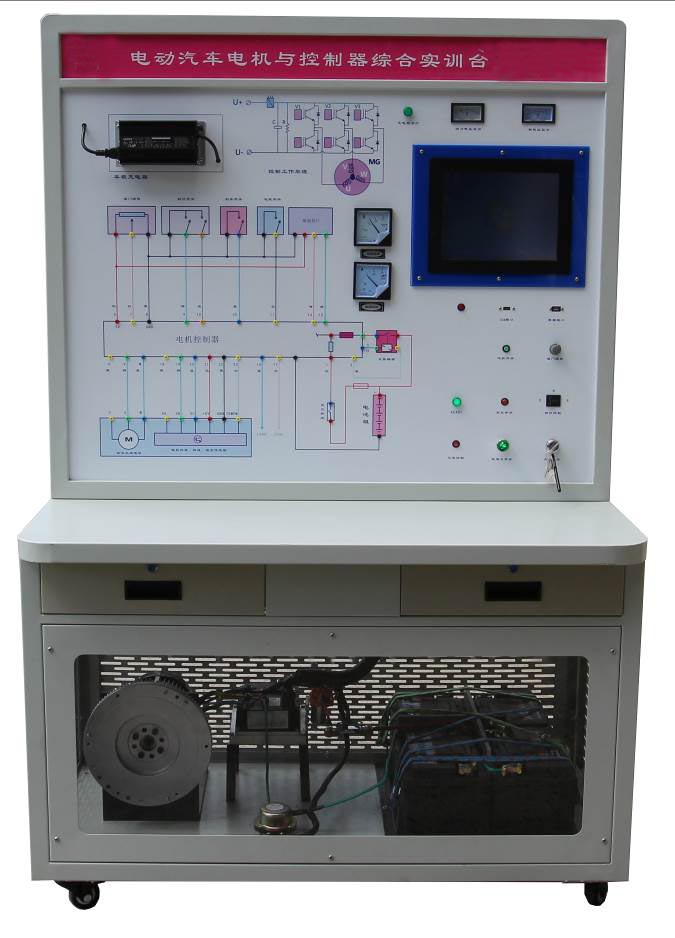

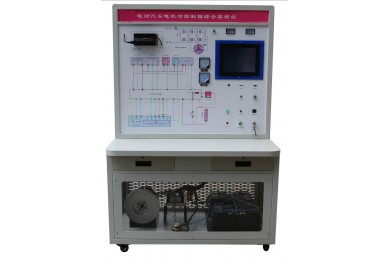

TY-QCX205B纯电动汽车电机控制系统实训台

TY-QCX205B纯电动汽车电机控制系统实训台

关 键 字:
产品编号:SN20180704155757472
产品描述

TY-QCX205B纯电动汽车电机控制系统实训台

一、设备简介
      纯电动汽车电机控制系统实训台为一款新型新能源汽车电机与控制系统的综合实验设备。设备工艺先进,操作简单,功能强大,能满足培训机构对电动汽车电机与驱动系统各种数据的提取、分析、测控等实训需求。设备采用直流无刷驱动电机、电机控制器、能源系统(动力电池系统)、工作参数监测系统、操作控制系统,模拟电动汽车再生制动能量回收工作状况。了解直流无刷电动机控制系统的基本构造,掌握车用驱动电动机控制系统的工作原理,掌握车用驱动电动机控制系统基本控制等电路。观察台架上的元件、感性地认识实车的元件,通过演示交流电动机控制系统的工作过程,检验学生的理解能力和动手能力,察看电路图,分析各个元件之间的相互关系,了解直流电动机控制系统工作状况。

二、性能参数
上位机软件:能够监控驱动电机转速、车速、力矩、电压、电流、线电压、系统电流、温度等核心技术参数,操作方便。
永磁无刷直流电动机:防护等级  IPX7   额定转速:3200 r/min  额定功率  2.2KW   额定电压  48V
电机特点:具有耗能低、效率高、扭矩大、起步快、噪音小、寿命长、零排放等诸多优点
电机控制器:采用专用的数字信号处理器(DSP)和高频功率器件以及专业优秀的热设计而成,具有效率高、体积小、重量轻等特点,防护等级为IP65。 是一款高可靠、低噪音、转矩脉动小的电机控制器,它适用于直流无刷电机和永磁同步电机的驱动与控制。电机控制器支持上位机调试软件运行,实现人机对话,有效的对学员进行控制器基础参数设置培训。
三、实训台组成
实训台演示面板:采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板彩色电路图与工作原理示意图;学员可直观对照电动汽车驱动电机及电机控制器原理图和实物,认识和分析电动汽车电池组管理控制系统的工作原理与工作过程,实训台由测量面板、无刷直流电机、15寸触摸一体机、上位机软件、数据传输接口、档位控制、巡航控制、高效智能电机控制器、动力驱动电池组、便捷充电器、系统主电流表、能量回收电流表、动力电压变、相电压表、主继电器、高压电源开关、点火开关、充电开关、充放电模式指示灯、加速踏板、制动踏板、负载及控制装置等组成。
四、实验项目
1、驱动电机加速实验;
2、驱动电机减速实验;
3、驱动电机制动实验;
4、驱动电机控制器能量回收实验;
5、驱动电机巡航定速实验;
6、驱动电机档位控制模拟实验;
7、驱动电机温度设定保护实验;
8、电机控制器软件调试实验;
9、电流设定、相电流持续时间设定
10、相电流设定、古雅断电电压设定
11、正想转速设定、反向转速设定
12、加速器类型设定、加速器模式设定
13、校正值设定
14、能量回馈电流设定;能量回馈保护电压设定
15、上电防飞车设定、控制模式设定、能量回馈模式设定
16、转矩控制、功率控制、转速控制设定
17、能量回馈模式设定
五、通用参数
1.展示功能
各相关系统按合理位置排布,能直观展示纯电动汽车动力系统和相关附件的结构组成与工作原理;
2.运行功能:
接通运行开关,能正常演示纯电动汽车电机与控制系统动、静态及各种工况,满足新能源汽车电动驱动系统的实际操做及故障诊断与排除的教学需要。
3.显示功能:
各个电流表实时显示各个系统电流输出输入情况。各个电压表实时显示各个系统电压情况;上位机软件综合监控电机个各项数据。
4.识图功能:
检测面板上绘有电动汽车电机控制器的电路原理图。零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解新能源电路图、熟悉掌握读懂电路图、直到可以自主绘制电路图的学习过程。
自诊断功能:
系统带有自诊断功能。根据电机或者控制器的故障建立故障代码。便参考故障代码查找故障原因。
5.检测功能:
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子,测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6.故障设置系统
手动故障设置功能:标配
故障设置系统,在台架的隐秘处,设有故障设置系统,可模拟真实的故障在现,提供了解故障,判断故障,诊断故障,排除故障等操作。
7.安全防护功能:
设备动力电源安装有总电源开关,在台架不使用时,断开开关。设备安装在箱柜内,四周安装带有散热孔的防护板。防止学员手脚等伸入旋转部件中。设备上部采用安全防护网和护栏,提高操作安全性。
8.移动教学功能:
实训台配置带锁止装置的万向移动脚轮,移动方便,锁止安全可靠。
