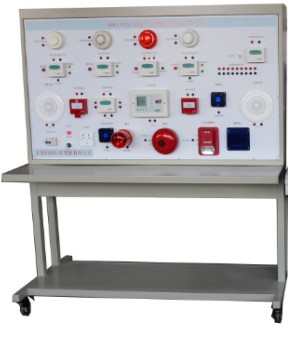

TY-X1C火灾报警联动和广播系统实训装置
一、系统概述：
火灾报警联动和广播系统实训装置在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个与防动控制中心控制的火灾控制及广播电话系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、由本公司联动控制中心设备联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。如配有计算机及监控中心软件，可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
二、设备参数及性能：
1、装置组成：
本系统全部器件均采用实物，整个实训装置主要由感烟探测器、感温探测器、气体控制器、手动报警按钮、消防栓按钮，驱动模块。广播切换模块、消防总线电话、广播功放、声光、警铃、排烟机、模拟消防泵等组成。
2、电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
3、楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个抽屉、用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
三、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3..演示控制实训台尺寸：150×68×160cm3
四、可以做的实训项目
1.探测器的安装与操作
2.总线电话的安装与操作
3.现场控制模块的操作线与操作
4.广播音箱的安装与接线操作
5.模拟排烟机的操作与控制
6.消防联动系统的编程实训
7.消防广播系统的编程实训
8.消防联动主机的设置
9.消防联动主机的联动编程
10.消防探测器的便用与编码
11.消防系统模块的作用与联接
12.广播主机的操作，火警状态下紧急广播的切换操作；
13.消防报警系统的互联操作，线路故障的判断与处理
14.火警通讯主机的操作，系统功能设置
15.主机与电话分机的通讯操作，分机电话的操作
五、基本配置硬件参数
1.火灾显示盘
GK721火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
2.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
3.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
4.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
5.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
6.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
7.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
8.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
9.广播切换模块
现场发生火灾接到控制信号后，可以进行分区管理控制切换事故广播
