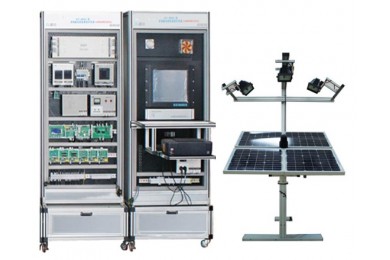

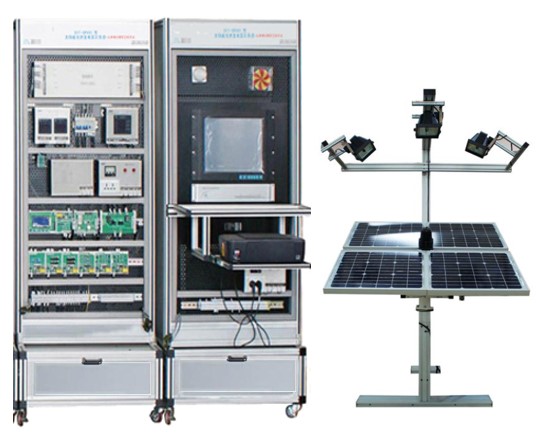

TYTYN-2自动跟踪太阳能发电系统实训装置

一、系统组成
自动跟踪太阳能发电系统实训装置由阳光电传感器、太阳能电池组件、驱动电机及控制器、太阳能控制器，蓄电池和传动执行机构组成。
1、阳光跟踪传感器
在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后，传送给PLC，PLC将信号分析处理后驱动步进电机驱动器或直流伺服驱动器，驱动器驱动传动执行机构运转，使太阳能电池板垂直于太阳光。
2、传动执行机构

采用独特的机械结构设计，实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。

二、系统特点
1）室内型：通过三个模拟光源进行照射，模拟晨日、午日、夕日。
2）室外型：则根据太阳光线自动跟踪，且带有日落自动归位功能。
3）控制器供电电源：DC 12V
4）电机供电电源：DC 12V
5）支架采用工业铝型材
三、技术指标
1、跟踪方式：双轴全自动跟踪
2、跟踪精度：±1°
3、水平回转角度：360°
4、俯仰角度：180°
5、传动机构自重：12Kg （不含支架与电池板）
6、最大承重：25Kg（可装120W以下的电池板）
7、电机供电电源：DC 12V
8、控制器供电电源：DC 12V
9、系统年平均耗电量：0.1W
10、抗风等级：10级
三、实验项目
1、太阳能电池板特性实验系列
（1）、太阳能电池板开路电压测试实验
（2）、太阳能电池板短路电流测试实验
（3）、太阳能电板I-V特性测试实验
（4）、太阳能电池板输出功率计算实验
（5）、太阳能电池板转换效率测量实验
（6）、开路电压与相对光强的函数关系实验
（7）、短路电流与相对光强的函数关系实验
（8）、太阳能电池板暗伏安特性测试实验
（9）、太阳能组件输出特性测试实验
（10）、太阳能电池板的串联开路电压测试实验
（11）、太阳能电池板的串联短路电流测试实验
（12）、太阳能电池板的并联开路电压测试实验
（13）、太阳能电池板的并联短路电流测试实验
2、太阳能蓄电池控制器实验系列
（1）、蓄电池充放电控制实验
（2）、控制器充放电保护实验
（3）、蓄电池电量估测实验
（4）、控制器光控-时控输出实验
3、跟踪器的实验内容
（1）、逐日系统原理实验
（2）、太阳光跟踪定位传感器原理实验
（3）、环境对光伏转换影响实验
（4）、跟踪控制器操作实验
（5）、传动执行机构接线实训
（6）、太阳能光控跟踪实验
