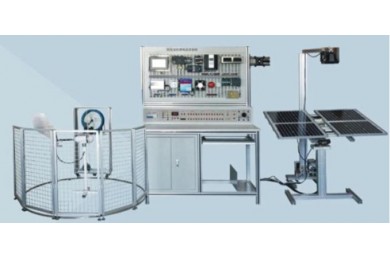

TYFG-1型风光互补发电实训系统
-
关 键 字：
风光互补发电实训系统
- 产品编号：SN20180706101002279
产品描述
一 、实验实训台
实验实训台采用铝合金设计，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有吊柜，用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
二、电源控制屏
电源控制屏提供单相220V交流电源和380V交流电源、1路0-30V直流稳压电源（1A）、铅酸蓄电池（蓄电池组选用2节阀控密封式铅酸蓄电池，主要参数：容量 12V、18Ah）、900Ω×2/0.41A的双层瓷盘可调电阻。光源控制模块（控制早、中、晚的光源）。
三、网孔板及安装模块
提供网孔板、直流仪表模块（电压表、电流表、具有通信接口）、交流仪表模块（电压表、电流表、功率表三合一、具有通信接口）、光照计、直流负载（警示灯、节能灯）、交流负载（白炽灯、风机）、触摸屏、离网逆变器、并网逆变器、物联网监控实训系统、风光互补控制器。
1）直流仪表参数如下：
具有通信接口、具有手动自动量程、工业级柜装、精度：不低于5位，1000V档位显示格式：999.99（带2个小数点），显示单位：V；100V档位显示：99.999（带3个小数点），显示单位：V；10V档位显示：9.9999（带4个小数点），显示单位：V；5A档位：4999.9（带1个小数点），显示单位：mA；1000mA档位：999.99(带2个小数点)，显示单位：mA；100mA档位：99.999(带3个小数点)，显示单位：mA。
2）交流仪表参数
有16型创力面板表组成，能显示电压、电流、有功功率等。
0V（由变频器控制）、215Pa、3Kw1400r/min（带轴流风机支架）；风向风速仪个。风向控制电机：减速比1：40、电压AC220V、运动机构的链轮
6）并网逆变器
采用GTI系列并网逆变器，DC输入电压：Vpv 10.5V-28VDC，带反极性保护，交流180-260V输出，频率45—53HZ。200W功率。
7）离网逆变器
采用APS系列离网逆变器，DC输入电压：Vpv 10-28VDC，带限流保护，交流220V输出，频率50HZ。200W功率。
8）触摸屏
采用昆仑通态7寸彩色触摸屏TPC7062KX，带通信线与开发环境。界面如下：
8）风光互补控制器
采用专业MCU微处理器控制，真正实现充电、放电的智能化控制；采用低损耗、长寿命的MOSFET作为控制器的主要开关器件；风力发电机自动刹车、手动停机功能；光伏充电（PWM）技术，充电效率更高；运行状态、故障指示灯指示；多种控制模式：光控开光控关模式/光控开时控关模式/无光控时控的自动模式；输出吸收回路，可带感性负载；记忆功能，控制器失电重新上电后，自动按失电前的模式工作；完善的保护功能；蓄电池防反接；自动刹车功能；数字显示等功能
9)负载系统的组成
设备配置有直流负载（警示灯、节能灯）和交流220V负载（白炽灯、风机）
四、设备整体情况
1）采用发光（光谱）接近太阳光的灯来模拟太阳光。使得实训项目随时都可以进行。从而不需要受天气变化的限制。
2）强调工程实用性，采用电池板（40W）、智能控制器、蓄电池、要求均与现场应用中一样，使学生深刻理解太阳能光伏发电的现场应用。
3）各个部分是完全独立的，学生在实训过程中可根据自己对太阳能光伏发电应用的理解自己动手连接。
4）采用标准工业用电池板，可置于户内和户外，角度可以调节。
5）提供多种模拟应用实训：太阳能路灯、太阳能警示灯和逆变器等。
6）风力发电机需带变频调速系统，与风机整合在一起，可旋转。
7）整体尺寸：1280mm*550mm*1670mm，网孔板不小于1200mm*600mm
8)带吊柜用于防置实训器材。
五、实验实训项目
基础实验
1、太阳能电池发电原理实验
2、太阳能电池板能量转换实验
3、环境对光伏转换影响实验
4、太阳能电池组件和蓄电池的选择（蓄电池容量匹配计算与选型）
5、控制器工作原理实验
六、专业实验
1、根据功率要求，光伏电池组件的选择、安装和连接实验；
2、太阳能光伏板能量转换（包含光伏电池组件功率跟踪程序设计）
3、直接接负载实验（太阳能路灯实验、太阳能警示灯实验）
4、蓄电池充放电参数、保护参数设置实验；
5、控制器对蓄电池过充、过放保护实验；
6、控制器对蓄电池过放保护实验监控界面设计。
7、 风力发电机起动风速测定、输出信号测试实验及供电系统的调试。
8、离网型及并网型逆变器工作原理实验（包括参数设置、效率测试、孤岛保护等）；
9、独立光伏发电、
10、独立风力发电
11、互补发电实验。
12、电能质量的监测、调试和分析（小型风机）。
