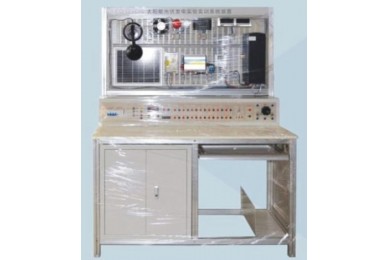

TYGF-1型太阳能光伏发电实训装置

TYGF-1型太阳能光伏发电实训装置

关 键 字: 太阳能光伏发电实训装置
产品编号:SN20180706100005787
产品描述

TYGF-1型太阳能光伏发电实训装置


一、概述
1.太阳能光伏发电实验实训系统装置分别为太阳能光伏电板、太阳能控制器模块、太阳能逆变器模块、仪表显示部分四个部分组成;
2.各控制系统集成于光伏发电为一体的教学实训台;
3.各系统通过连接电缆进行连接,形成一套可完成光伏发电站、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网发电系统的原理,从而起到学习工程实际应用技能的作用。


二、技术参数
1.太阳能电池组件
1)峰值功率: 10W
2)功率电压:17.5V
3)功率电流:1.95A
4)开路电压:22V
5)短路电流:2.2A
6)安装尺寸:622*550*18mm
2.太阳能控制器
1)使用单片机和专用软件,实现智能控制,自动识别24V系统。
2)采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
3)多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
4)具有丰富的工作模式,如光控,光控+延时,通用控制等模式。具有直流输出或1Hz频闪输出2种输出选择,频闪输出特别适用于LED交通警示灯等。在频闪输出模式,负载可以使用感性负载。
5)浮充电温度补偿功能。
6)使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
7)控制面板具有5个检测端口(电板输入2个口,蓄电池2个口,直流输出2个口共计6个),分别测试控制器的充电,放电状态下的直流电压变化和直流电流变化。
3.蓄电池(12V7AH):一般为铅酸电池,具有如下特点:
1)自放电率低
2)使用寿命长
3)深放电能力强
4)充电效率高
5)工作温度范围宽
4.离网逆变器:正弦波逆变器
1)纯正弦波输出(失真率<4%)
2)输入输出完全隔离设计
3)能快速并行启动电容、电感负载
4)三色指示灯显示,输入电压,输出电压,
5)负载水准和故障情形
6)负载控制风扇冷却
7)过压/欠压/短路/过载/超温保护
8)控制面板设置13处接线端口(直流输入2个口,交流输出2个口,输入直流电流2个口,PWM控制信号5个口,逆变滤波前信号2个),用来测试逆变系统的技术指标,包括:直流电压,直流电流的变化;DC转变AC逆变过程的变化曲线的显示(使用示波器检测)等。
5.负载:
1)直流负载包括:LED灯,风机等;
2)交流负载包括:节能灯和交流电机等
6.并网逆变器:
1)并网逆变器具有DC-DC和DC-AC两级能量变换的结构。
2)DC-DC变换环节调整光伏阵列的工作点使其跟踪功率点。
3)DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
4)控制面板设置多处接线端口(直流输入2个口,交流输出2个口,输入直流电流2个口,PWM控制信号2个口,电网波形测试端2个口),用来测试逆变系统的技术指标,包括:直流电压,直流电流的变化;逆变过程的变化曲线的显示,并网逆变波形与电网波形的比较。
7.监测仪表(面板式交流仪表1只(可显示电压电流功率),直流电压仪表1只,直流电流表1只):
完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。
