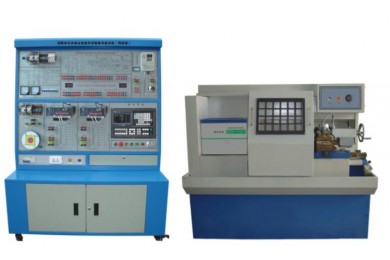

TY-803TS型 数控车床综合实训考核装置
-
关 键 字：
数控车床综合实训考核装置
- 产品编号：SN20180704102850549
产品描述
TY-803TS型数控车床综合实训考核装置是我公司数控机床实验台系统推出后，面向市场开发的又一数控培训设备。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。
TY-803TS型数控车床综合实训考核装置，具有以下独特优点：
● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练
● 以市场占有率SIEMENS数控系统为实训对象
● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
● 柜内电器排布与选型完全按照现行机床生产厂家的模式
● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工
● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
一、产品组成部分

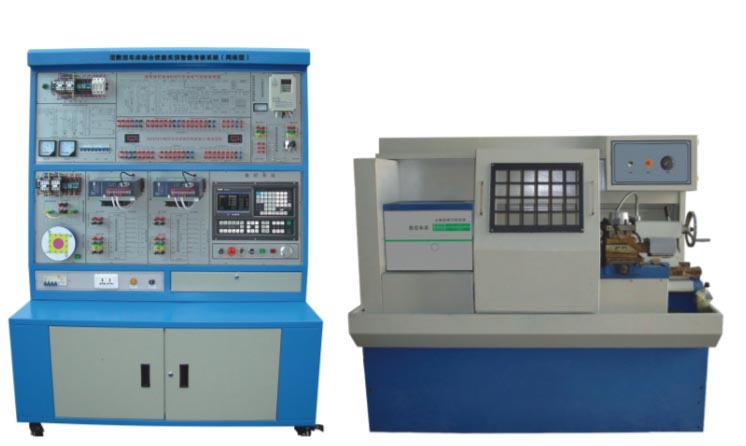

TY-803TS数控车床综合实训考核装置是由西门子（SINUMERIK 808 ）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套TY6132型教学生产两用数控车床等组成。
二、实验实训项目
1、 数控车床802C系统操作编程实验（配TY6132车床）
2、 主轴变频单元的调试运行与故障诊断实验
3、 全数字交流伺服电机运行与故障诊断实验
4、 数控车床电气控制设计与分析实验
5、 PLC、编程、接线及在数控机床中的应用
6、 电动刀架控制原理实验及接线与故障诊断实验
7、 数控车床系统控制机床螺纹加工实验
8、 数控车床的冷却与照明及故障诊断实验
9、 丝杆螺距误差补偿实验
10、 数控车床电子手轮实验
11、 机床RS232串口通讯实验
12、 数控车床故障设计排除考核28项
三、TY-6132型数控实训车床规格：
三爪卡盘：200mm
床身上回转直径：320mm
工件长度：750mm
电动刀架：四工位
主轴孔径：46mm
主轴转速、无级变速：100-2000rpm
重复定位精度：X＝0.005 mm、Z＝0.01 mm
主电机功率：5.5kw
机床尺寸（长×宽×高）：1890×1050×1460mm
机床重量：1300kg
四、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃
4、整机功耗：＜7KW
5、考核柜尺寸：1370×600×1890mm
