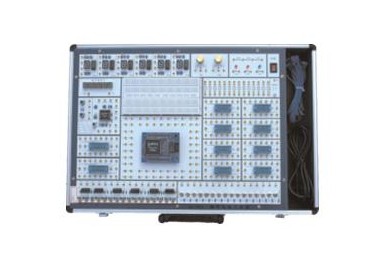

TY-SD2型数字电路实验箱
-
关 键 字：
数字电路实验箱
- 产品编号：SN20180714150805928
产品描述
TY-SD2型数字电路实验箱
TY-SD2数字电路实验箱，可以完成高等院校“数字电路课程”的全部实验，适用于高等院校及各类职业技术学校的电子技术类教学。
一、系统组成
1、电源：交流输入：220V±10% 、50Hz
直流输出：±12V/0.3A 、 5V/2A
2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、固定频率脉冲源7路，输出均为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、1MHz；
4、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
5、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz
6、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。
7、十六位逻辑电平指示灯：红色表示高电平‘1’，绿色表示低电平‘0’。
8、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。
9、可变电位器2只，阻值分别22K，100K。
10、开放实验区，用于扩展实验、课程设计使用。
（1）提供锁紧插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的种IC。
（2）台湾产面包板二块，可接插电阻、电容、稳压管、二极管、三极管等元器件。
11、EDA扩展区，标准配置为Lattice 1032实验板，也可根据学校要求选配，如Lattice 4256，Altera EPM7128s、Altera EP1K30、Altera EP1K100、Xinlix 95108等实验板。
二、实验项目
（一）、数字电路推荐实验项目：
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．数据选择器及其应用
6．血型关系检测电路和表决电路
7．RS触发器的功能与测试
8．JK触发器逻辑功能及主要参数测试
9．移位寄存器的功能测试
10．十进制计数器（CMOS）
11．异步计数器
12．同步计数器
13．计数、译码、显示电路实验
14．555集成定时器及应用
15．序列检测器
16．数-模转换器
17．追随比较型A/D转换电路
18．人工控制交通灯控制器
19．汽车尾灯控制电路
20．数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23. A/D 转换电路;
24. D/A转换电路
（二）、EDA器件开发设计实验
1．单元电路设计实验：
（1）常用门电路设计
（2）编码器/译码器设计
（3）触发器及时序电路设计
（4）同步/异步计数器设计
（5）键盘扫描实验
（6）加法器实验
2．综合设计实验：
（1）SSI组合电路的设计与冒险竞争观察；
（2）MSI组合电路的设计；
（3）可读写寄存器的设计
3．研究创新实验：
（1）数字频率计
（2）数字电子钟设计
（3）十字路口交通灯自动控制器的设计
（4）出租车计费器的设计
（5）数字滤波器设计
（6）DAC、ADC模型设计
（7）数字模拟综合系统设计
