汽车全车电器实验台
TY-QC506通用汽车全车电路电器实训台
-
关 键 字：
- 产品编号：SN20180705085519352
产品描述

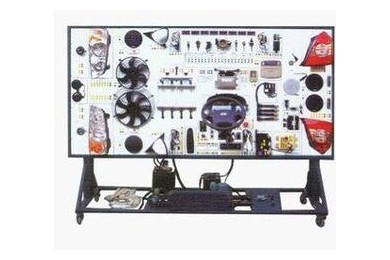

TY-QC506通用汽车全车电路电器实训台
本实验台以别克君威全车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
一、移动台架
1、配备蓄电池、蓄电池电源总开关、电源保险丝、移动脚轮等；
2、起动系统、充电系统、充电系统驱动电机等。
二、示教面板
1、点火开关、OBD-II诊断座、保险丝盒、组合仪表、组合开关、灯光照明系统、信号系统、点火系统、电动门窗系统、电动后视镜系统、中控门锁系统、音响系统、防盗系统、雨刮系统电器、相关的继电器、保险丝等。
2、外接式的检测端子、工作状态LED显示灯、连接线；
3、彩色完整的车身电器系统结构组成图和电路原理图；
4、集成电路故障设置与考核装置。
三、功能特点：
1、把电器系统部件按原车基本位置顺序排列，不同的部件都标有名称，充分展示整车电器系统的结构和工作原理。
2、彩色完整的车身电器系统结构组成图和电路原理图，便于对车身电器系统的结构组成和电路的工作原理教学。
3、在整车电器基础上，配备各相关辅助控制装置，可如原车一样实际演示起动、充电、点火、灯光、仪表、雨刮、中控门锁、防盗、电动窗、音响系统等全套整车电器设备的工作原理和过程；
4、通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；
5、数字电压表可代替万用表测量相关的电压值。
6、仪表显示各信号指示灯。
7、通过OBD-II诊断座，连接通用或专用仪器可实现读取数据流、检测故障码和消除故障码的功能等自诊
8、配备一把已匹配好的钥匙，能正常工作。连接通用或专用仪器可实现防盗钥匙匹配实训操作。
四、故障设置与考核：
1、通过集成电路故障设置器，可对所有系统电气断路故障进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。
2、故障设置器采用双层集成电路板结构，集成电路板采用双面电路印刷制成，配以4个档位的大电流继电器，具有极高的稳定性及大电流过电能力，达到既设置小电流（电流值5A以下）的传感器信号故障又能设置大电流（电流值可达15~20A）的执行器故障效果。
3、开关的档位分别为“断路”、“正常”，易设置及排除。并具有质量稳定、易于更换等特点，便于设备的维护和保修。
4、本实验台集成电路故障设置器采用集成电路板。（设置30个典型故障）
5、可根据客户要求，设置可达30个单独故障，真正达到“单个故障分别设置”、“多个故障任意组合设置”、“全部故障同时设置”的故障设置效果。便于学员对单个故障、多个组合故障进行相关的测量、分析从而理解故障的诊断和排除方法，达到故障的诊断和排除的良好教学及考核效果。
五、实训项目
1、汽车灯光照明系统检测与维修
2、汽车仪表系统检测与维修
3、汽车启动系统检测与维修
4、汽车充电系统检测与维修
5、汽车雨刮系统检测与维修
6、汽车玻璃升降系统检测与维修
7、汽车电动后视镜系统检测与维修
8、系统工作电压/电流诊断
