TY-QC403型帕萨特B5自动空调实训台: 关键字：; 产品编号：SN20180705083217897

产品描述

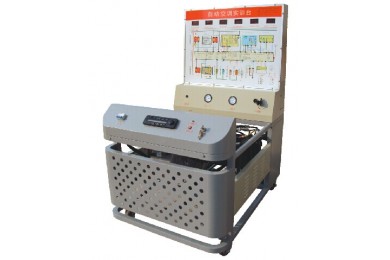

TY-QC403型帕萨特B5自动空调实训台

【产品简介】
本实验台以帕萨特B5自动空调系统实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业学院和培训机构的汽车自动空调系统构造与维修实训教学，能够满足对自动空调系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

【结构组成】
三相调速电动机、空调蒸发箱、压缩泵、空调控制系统电气元件、压力表、送风管路、空调散热器、干燥瓶、空调控制电脑、空调系统各传感器及执行器、高低压压力表、故障设置和排除盒、控制面板、大型彩色喷绘电路原理图、可移动台架、电源、OBD诊断座、发动机控制电脑及曲轴传感器、实训指导书。
【功能特点】
1、数显式温度表显示车内外温度；
2、空调压缩机离合器，冷凝器风扇，鼓风机等采用220V转换的直流电源控制，既方便又安全；
3、风量及温度自动工调整；
4、指针式仪表实时显示高、低压力值；
5、数字式温度计，直观显示蒸发器出风口温度；
6、可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作；
7、故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。
8、数显式电压表显示各传感器信号；
9、自动空调系统匹配操作等；通过诊断座读取故障码及数据流等。
10、可增装加热装置；
11、故障设置与考核功能：通过集成电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进
行故障的诊断和排除，达到良好的考核功能。
12、各功能区清晰，合理的工业造型，整体结构合理，带高温和机械转动安全防护罩、漏电保护开关、保险丝等安全措施，安全系数高。
【产品工艺】
一、面板工艺和特点
（一）测量面板面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
1、采用8mm厚优质高密度PVC板作底板。
2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨不易退色等特点。
二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
四、金属表面采用高温喷塑处理，漆面坚固美观。
【外形尺寸】
（长*宽*高）1450*1000*1850（mm）

注：本公司产品有各种车型，用户可根据教学需要任意选择车型
