TY-QC82B东风底盘系统综合实训设备
-
关 键 字：
- 产品编号：SN20240111161517740
产品描述
TY-QC82B东风底盘系统综合实训设备
一、产品简介

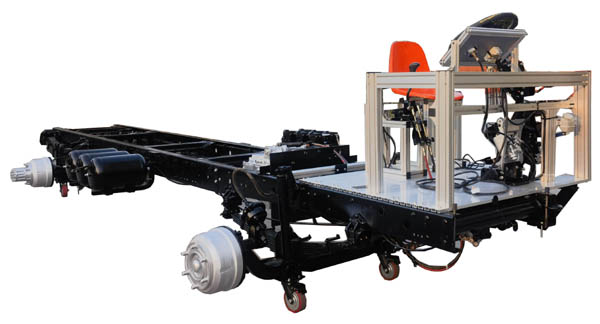

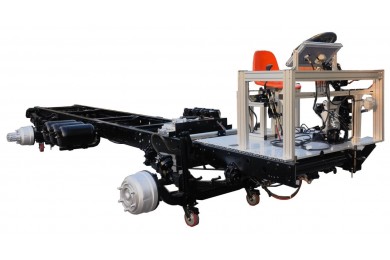

采用东风天锦底盘系统制作而成。涵盖有汽车悬架系统、变速器传动系统、转向系统、气压制动系统、以及行驶系统等。闭合控制开关，挂入档位，每个系统均能正常动态演示各种工作情况，可提升对载货汽车底盘系统结构的了解。同时可完成对整车和底盘系统的拆装、检测、维修等实训操作。并能实现汽车二级保养实训项目。配套各系统原理讲授资料，使理论与实践相结合，快速掌握载货汽车底盘系统的所有知识点。本设备涉及技术领域多，涵盖知识面广。是汽车培训机构必备教具之一。
二、、结构组成：
一体式整车结构框架，大扭矩减速电机，配套齿轮箱，多方位可调节汽车座椅，大面积17mm汽车底板。天锦汽车变速器、前桥、悬架、方向机、方向盘、离合器、制动踏板、离合器踏板，变速器驱动机构、制动总泵、传动轴、汽车大梁、驱动桥、差速器、半轴，制动鼓；座椅、减速驱动电机、控制系统等组成。配套设备使用说明书及实训指导书。
三、功能特点
1、动态演示功能：接通开关，驱动电机开始运转，踩下离合器踏板，挂入相应档位，释放离合器踏板，带变速器缓慢运行。带动传动系统工作运行。整车开始行驶。动力由驱动电机将动力输出-动力传递离合器-变速器-传动轴-车轮，车轮缓慢转动，同时可以更换各个档位，充分展示动态动力传递路线。转动方向盘，动力由方向盘、转向机-转向拉杆-车轮-车轮转动，了解动力走向及工作原理，踩下离合器，挂入空挡。踩下制动踏板，四个车轮制动，车轮停止。整体设备为开放形式。运动机构一目了然。
2、悬挂系拆装与检测。悬挂系统的了解及工作原理，拆装工艺和悬架系统六、技术参数，掌握减震器的安装方法，拆装减震弹簧的注意安全事项。充分了解悬架系统在整车中的重要作用。
3、转向系拆装与检测。包含转向系统的组成：转向机，拉杆球体，方向盘，方向管柱，方向机等部件，了解转向机的内部结构和工作原理，转向机的安装位置，转向机的拆装实训，助力泵的工作环境及工作原理，拉杆球体的损坏与否的判别与更换，后驱动轮的转向驱动的工作原理。
4、传动系拆装与检测。包含变速器，传动轴等部件，变速器为解剖形式，使变速器内部结构及运动情况清晰可见，通过档位的改变，可直观了解动力的走向及输出方式，离合器的使用和工作原理，离合器的拆装等实训。
5、制动系拆装与检测。制动系统的组成，包含对制动总泵，制动分泵，真空助力器，前刹车片，后刹车鼓等部件的了解，充分掌握底盘制动系统的工作原理，制动盘制动片的更换，制动系统的排空操作等实训。
6、汽车底盘综合实训。整体了解底盘系统的链接关系，底盘系统的工作原理，底盘系统的二级保养等操作。
四、、实训项目
汽车前桥的拆卸与组装实训；
东风汽车前悬架系统的拆卸与组装实训
东风汽车方向机的拆卸与组装实训
东风汽车转向机构的拆卸与组装实训
东风汽车方向盘的的拆卸与组装实训
东风汽车前束的调整实训
东风汽车变速箱的拆卸与组装实训
东风汽车离合器的拆卸与更换实训
东风汽车传动轴的拆卸与组装实训
东风汽车后驱动桥的拆卸与组装实训
东风汽车后悬架的拆卸与组装实训
东风汽车半轴的拆卸与组装实训
东风汽车后轮制动系统的拆卸与组装实训
东风汽车前轮制动系统的拆卸与组装实训
东风汽车制动系统液压油的排空实训
东风汽车轮胎的拆卸与组装实训
五、、制作工艺
选用40*40国标钢材，壁厚2mm。
经氩弧焊接而成，焊点无需打磨即非常平整。
外观经高温静电喷涂，颜色鲜艳，易清洁耐油污，光鲜亮丽。
高清UV喷涂面板，线条清晰，不褪色。
六、、技术参数
外观尺寸：3000mm × 1650mm × 1300mm(长×宽×高)
工艺：汽车油漆高温烤漆处理；转动部件外加装防护装置。
型号：东风汽车底盘
工作电压：220v
电机功率：250W
减速比：60:1
气源：0.8KPA、
