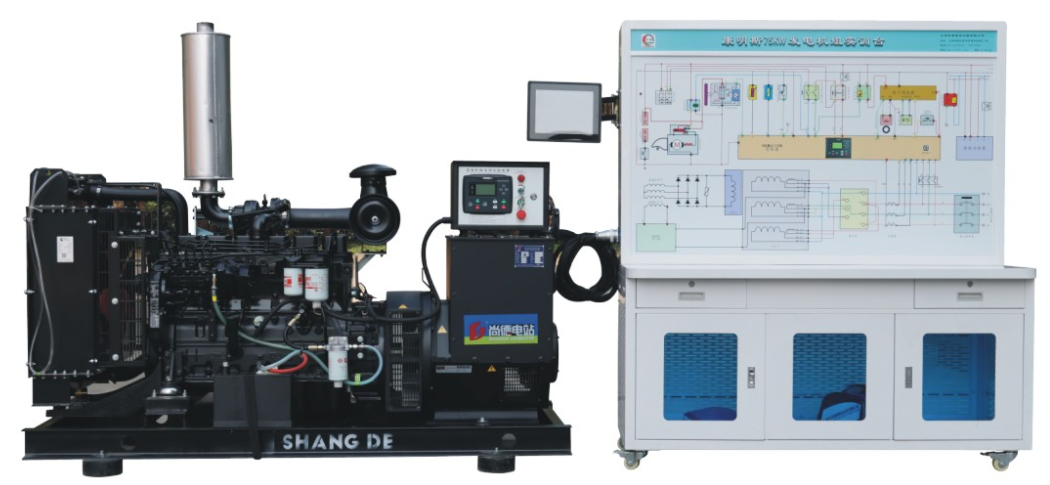

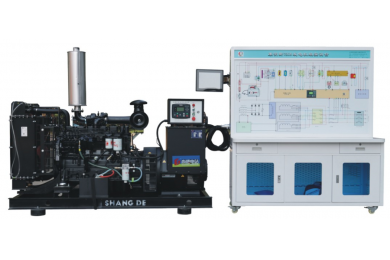

TY-QC251型康明斯75KW发电机组实训台
一、设备简介
康明斯75KW发电机组实训台采用康明斯发电机组为基础，配套发动相关机附件及系统，并按照原车布局制作而成。使之成为一个与真车性能完全一样的发动机实训台。可实现康明斯发电机组的所有运行状态的演示。设备能够完美展现康明斯发电机组系统的工作的特点、工作原理和工作特行。同时兼备发动机机械拆装功能、发动机电路系统数据检测功能、考核功能等，可实时掌握学每个员阶段性的学习情况。高清图文面板，喷绘有系统原理图、电路图。控制台简单明了，操作简单，工作安静。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对康明斯发电机组系统的理论和实践相结合的教学需要。
二、结构组成
75KW发电机机组、发动机系统总成、进排气系统、排气系统、喷油系统、仪表系统、冷却系统、起动系统、充电系统、控制系统。
设备台架：一体式设备台架，燃油箱、蓄电池、电源总开关、斜面式仪表工作台、数据检测面板，宽度为100mm的检测仪器放置区、高清电路原理图、实物安装区、设备故障设置区（考核系统）、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、考核系统、控制机构、万向脚轮等组成。
出厂附件：配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目：
东风康明斯柴油发动机整体的外观了解与结构认知实训
东风康明斯柴油发动机燃油系统的数据测量、故障诊断与排除实训
东风康明斯柴油发动机进气系统的数据测量、故障诊断与排除实训
东风康明斯柴油发动机涡轮增压系统的数据测量、故障诊断与排除实训
东风康明斯柴油发动机传感器数据测量、故障诊断与排除实训
东风康明斯柴油发动机机械部分的拆装实训
东风康明斯柴油发动机整体的职业技能考核实训
发电机组的整体的外观了解与结构认知实训
发电机组的工作原理实训
发电机组的传感器与执行器的控制理论实训
发电机组的发电动态原理实训
发电机组的数据测量、故障诊断与排除实训
四、功能特点：
1、展示功能：各相关系统按合理位置排布，能直观展示康明斯柴油发动机、发电机机组的控制系统和相关工作附件的结构组成与工作原理；
2、运行功能：能正常演示康明斯柴油发动机、发电机机组动、静态及各种工况，满足对发动机的起动、怠速加速、减速、发电、停机等各种工况进行实训实操及故障诊断需要。
3、显示功能：仪表显示单元，显示康明斯柴油发动机、发电机机组的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的发电电压、电流、负载等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。
4、识图功能：检测面板上绘有高清康明斯柴油发动机、发电机机组以及相关系统的电路原理图、零部件示意图、结构图。线条清晰、颜色多样。使学员轻松掌握从认识了解电路图到熟悉掌握读懂电路图、最终可以自主绘制电路图的学习过程。电控单元图形颜色突出，并标注有插头信息和电控单元的零件号和编码等。各个原件图形标准一致，并绘有内部结构原理图，直观、简洁、易懂。
6、检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、故障设置系统；手动故障设置功能：标配
故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
8、安全防护功能：蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，如水箱、排气管采用带有散热孔的护板。采用安全防护网和护栏，提高操作安全性。
9、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
五、制作工艺：
1、检测面板：采用优质铝塑板，经雕刻机器进行标准化开孔，再由最先进激光UV技术进行喷涂，使面板达到开孔标准、无毛边、矩形孔无误差的高标准要求。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。
2、设备台架：台架采用国标钢材焊接而成，经过清洗处理后进行高温喷涂。使台架具备承重力强、外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成，内置百叶窗式散热孔，并喷涂有橙红色油漆。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。
六、技术参数：
机组型号 75GF
机组功率(KW/KVA) 75/93.75
额定电压(V) 400/230
电流(A) 135
额定频率(Hz) 50
