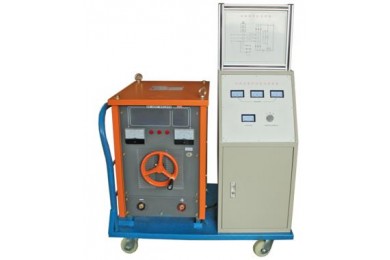

TYJLDH-1交流电弧焊技能实训装置

TYJLDH-1交流电弧焊技能实训装置

关 键 字: 交流电弧焊技能实训装置
产品编号:SN20180704134950683
产品描述

TYJLDH-1交流电弧焊技能实训装置

   《焊接方法与设备》一体化教学.用于电弧焊的认识和基本操作、电弧焊工艺、平板对接、管板对接、管子对接、T形接头焊接等技能实训。

 交流电弧焊技能实训装置主要由实训设备、常用工具组成:



一、技术性能

1.输入电源:三相四线~380V±10%  50Hz
2.空载电压:65V
3.额定负载持续:35%
4.额定输出电流:250A
5.适合焊条直径:Φ2~Φ5
6.装置容量:18.5kVA
7.外形尺寸:90cm×60cm×90cm

系统配置

实训装置主要由实训设备、常用工具组成。
(1)电弧焊电源:采用动铁式弧焊变压器,输出电流50A~250A可调。
(2)焊钳一把:规格为300A,即能控制焊条的夹持角度,又可把焊接电流传输给焊条。

(3)交流电压表、交流电流表各一只:测量范围分别为AC0~100V、AC0~300A,用于显示输出端空载电压、焊接电压及焊接电流,便于学生了解交流电弧焊机的下降特性。
(4)结构原理图:配有动铁式弧焊变压器结构原理图及相关文字说明,加深学生对电弧焊机原理的理解。
(5)工具柜:装置带有1个工具柜,可放置相关实训工具及资料等。
