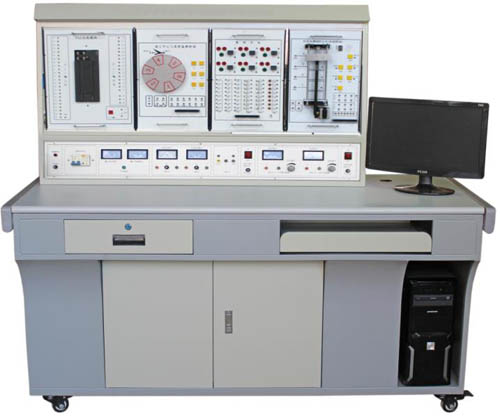

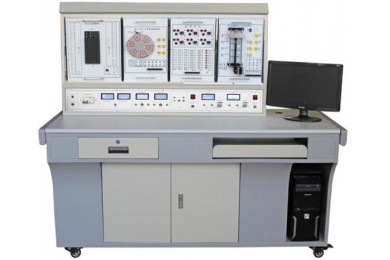

TYX-61B可编程控制器实训装置（配西门子1200主机）
一、概述
PLC实训装置的 可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实训系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成
1、实训台
2、操作桌
3、编程应用软件
4、PLC及转接通讯电缆
5、实训模块。
三、功能、特点
1）实训台
A．直流电压：0～10V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．+24V/1A直流稳压电源输出
D．+5V/5A直流稳压电源输出
E. ±12V/1A直流稳压电源输出
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输 出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机
CPU1214C DC/DC/DC，6ES7 214-1AG31-0XB0。
4）实训台本身带有24V/2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实训台结构采用挂箱式，便于实训项目扩展和用户第二次开发。
6）可完成PLC控制原理基本实训、应用实训以及用于真正的工业控制。
（二）实训项目
1)PLC基本技能实训
1.PLC认知实训 2.PLC仿真实训
3．跳转、分支功能实训 4．移位寄存器实训
5．数据处理功能实训 6．微分、位操作实训
7．与、或、非逻辑功能实训 8．定时器、计数器功能实训
2)PLC模拟控制应用实训
|
数码显示控制
抢答器控制（优先级、数值运算，具有声效功能）
天塔之光控制（闪烁、发射、流水型）
音乐喷泉控制（具有声效功能）
十字路口交通灯控制
水塔水位控制
自动送料装车系统控制
四节传送带控制
装配流水线控制
多种液体混合装置控制
自控成型机控制
|
全自动洗衣机控制（具有声效功能）
电镀生产线控制
自控轧钢机控制
邮件分拣机控制
自动售货机控制
机械手控制
四层电梯控制（实物）
加工中心控制（实物）
步进电机PLC控制（实物）
|
3)PLC电气实训
1、三相鼠笼式异步电动机点动和自锁PLC控制(实物)
2三相鼠笼式异步电动机联动正反转PLC控制(实物)
3、三相鼠笼式异步电动机带延时正反转PLC控制(实物)
4、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
4）PLC、变频器、触摸屏综合应用技能实训
|
变频器功能参数设置与操作
变频器报警与保护功能
外部端子点动控制
变频器控制电机正反转
多段速度选择变频调速
变频器无级调速
基于外部模拟量(电压/电流）控制方式的变频调速
瞬时停电启动控制
|
PLC控制变频器外部端子的电机正反转
PLC控制变频器外部端子的电机运行时间控制
基于PLC数字量控制方式的多段速
基于PLC模拟量控制变频开环调速
基于触摸屏控制方式的基本指令编程练习
基于触摸屏控制方式的LED控制
基于触摸屏控制方式的温度PID控制
基于MCGS的现场总线网络通信技术
|
（三）技术参数
PLC主机：输入：14点 输出10点
PLC型号：S7-1200
输出电压：直流24V，电压表指示
利用应用软件编程
电源输入：交流220V，50Hz
电流 ≥2A，电流具有过载保护
外形尺寸：160×70×140 cm3
四、PLC实训模块
|
序号
|
编号
|
控制对象实训模块
|
实训教学目标
|
|
1
|
SX1
|
抢答器/音乐喷泉
|
通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
|
|
2
|
SX2
|
装配流水线/十字路口交通灯
|
通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
|
|
3
|
SX3
|
水塔水位/天塔之光
|
通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
|
|
4
|
SX4
|
自动送料装车/四节传送带
|
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
|
|
5
|
SX5
|
多种液体混合装置
|
通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
|
|
6
|
SX6
|
自动售货机
|
通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
|
|
7
|
SX7
|
自控轧钢机/邮件分拣机
|
通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
|
|
8
|
SX8
|
机械手控制/自控成型机
|
通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
|
|
9
|
SX9
|
加工中心（实物）
|
通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
|
|
10
|
SX10
|
四层电梯（实物）
|
通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
|
|
11
|
SX11
|
步进电机（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；
|
通过利用PLC对步进电机的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
|
|
12
|
SX12
|
自动洗衣机/电镀生产线
|
通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。
|
|
13
|
CM-01
|
西门子7寸触摸屏模块采用KTP700
|
了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
|
|
14
|
MX-01
|
单轴直线运动模型
|
包含丝杠，移动滑块伺服电机支架联轴器
|
|
15
|
WK1
|
交流接触器挂箱
|
掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。
|
|
16
|
BP1
|
变频器实训组件：配置西门子MM420 0.37KW变频器，带有RS485通信接口及BOP操作面板
|
初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。
|
3、PLC仿真实训软件主要功能和特点
（1）通过FLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
五、配置清单
|
序号
|
名称
|
单位
|
数量
|
备注
|
|
|
电源、信号源、仪器控制屏
|
台
|
1
|
|
|
|
实训考核桌
|
张
|
1
|
|
|
|
PLC实训模块
|
块
|
1
|
挂箱一
|
音乐喷泉/抢答器/基础实训
|
|
块
|
1
|
挂箱二
|
装配流水线/交通信号灯/自动供水/天塔之光
|
|
块
|
1
|
挂箱三
|
自动送料装车/传送带/多种液体混合装置/自动售货机/自动轧钢机
|
|
块
|
1
|
挂箱四
|
自动成型系统/机械手控制/温度控制/直流电机控制
|
|
块
|
1
|
挂箱五
|
邮件分检系统/步进电机的控制
|
|
块
|
1
|
挂箱六
|
加工中心刀具库/洗衣机自动控制
|
|
块
|
1
|
挂箱七
|
四层电梯的PLC控制/中间继电器
|
|
块
|
1
|
挂箱八
|
电镀自控系统PLC控制/数码显示控制
|
|
块
|
1
|
挂箱九
|
继电器控制实训挂箱（一）
|
|
|
单轴直线运动模型
|
台
|
1
|
包含丝杠，移动滑块伺服电机支架联轴器
|
|
|
学生PLC主机挂箱
|
套
|
1
|
CPU1214C DC/DC/DC
|
|
|
触摸屏挂箱
|
个
|
1
|
KTP700
|
|
|
变频器挂箱
|
台
|
1
|
MM420 0.37KW
|
|
|
电机
|
台
|
1
|
180W/380V/Y/△
|
|
|
PLC工控组态软件
|
套
|
1
|
MCGS
|
|
|
PLC编程软件及演示程序
|
套
|
1
|
博图
|
|
|
实训说明书
|
套
|
1
|
指导学生实训
|
|
8
|
实训导线
|
条
|
30
|
红色Ф4自锁线（100CM）
|
|
条
|
2
|
黑色Ф4自锁线（100CM）
|
|
条
|
6
|
黄色Ф4自锁线（30CM）
|
