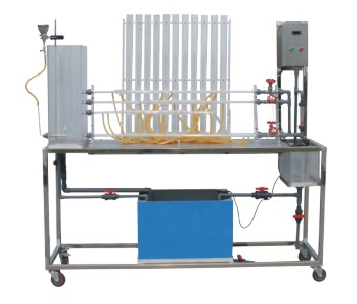

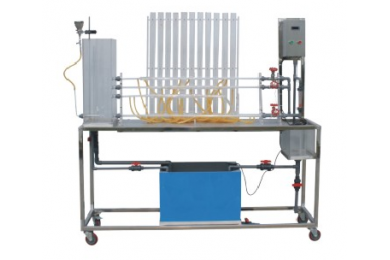

TYDR-584型流体力学综合实验装置

TYDR-584型流体力学综合实验装置

关 键 字: 流体力学综合实验装置
产品编号:SN20180801155951859
产品描述

TYDR-584型流体力学综合实验装置

实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、可做雷诺实验、柏努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置:
雷诺实验管、柏努利实验管、沿程阻力管、局部阻力管、水泵、秒表、测压计、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数:
1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz。
2、雷诺管:长1100mm、内径φ14mm,有机玻璃。
3、柏努利管:总长1100mm、内径φ40mm和φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。
4、沿程阻力管:长1100mm、内径φ14mm,有机玻璃制作,两测压点间的距离:800mm。
5、局部阻力管:长1100mm、内径φ14mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核。
6、测压计:φ8X600mm,压差计内的指示液为水,无毒、操作安全
7、水泵:扬程:12m,流量:20L/min,转速2800r/min,功率120W。
8、计量水箱:透明有机玻璃制作,外壁带有计量刻度。
9、实验水箱:有机玻璃制成,约40L,上装指示液盒,指示液为红墨水。
10、蓄水箱:容积约60L,PVC板焊制而成。
11、实验所用的流体--水为全循环设计。
12、其他:管路、阀门及电路控制系统;整体框架:不锈钢材质。
13、外形尺寸:1500×550×1600mm。

数据采集型(TY-LXB2型):配计算机、微机接口和数据处理软件、涡轮流量计、文丘里、压力传感器。智能仪表、全金属管路、能在线监测流量、压力等实验数据。
