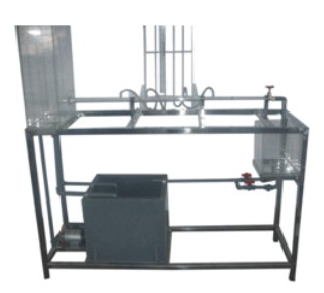

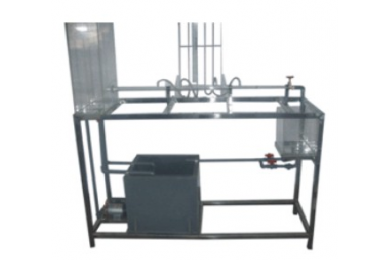

TYDR-582型局部阻力系数测定实验装置

流体力学实验装置

TYDR-582型局部阻力系数测定实验装置: 关键字：局部阻力系数测定实验装置; 产品编号：SN20180801153057574

产品描述

实验目的：
1掌握测定管道局部水头损失系数的方法。
2．对圆管突扩突缩局部阻力系数的经验公式实验验证与分析。
3．加深对局部阻力损失机理的理解。
主要配置:
有机玻璃恒定水箱、局部阻力管、测压管、水泵、蓄水箱、计量水箱、自循环装置、阀门、不锈钢框架。
技术参数:
1、实验水箱是有机玻璃精制成，带有稳压溢流口。
2、水泵：功率90W，扬程：8m，额定流量：10L/min。
3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，两点测压点的距离为200mm。
4、蓄水箱是由PVC板制做而成。
5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
6、测压管：φ8×600mm透明有机玻璃管。
7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。
8、外形尺寸：1500×450×1500mm。
