产品描述

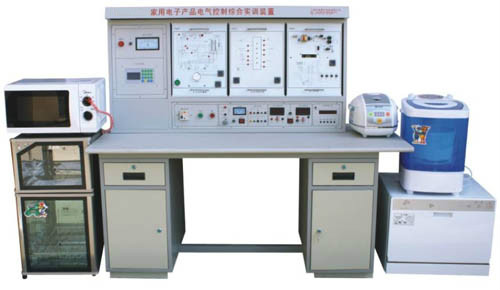

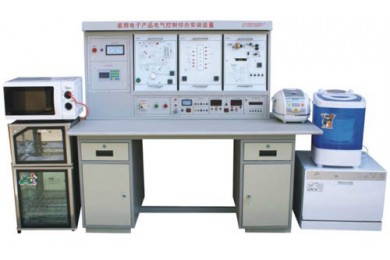

TY-99GB型多功能家用电子产品电气控制综合实训装置
一、产品概述：
家用电子产品电气控制综合实训装置是根据《中华人民共和国教育行业标准-电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》按照职业教育的教学和实训要求而研制的适合高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。装置由电风扇、电饭煲、微波炉、消毒柜、洗碗机、泳衣机及实训台、考核系统等组成。
二、装置特点：
1、实训性：本实训装置设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；学生通过故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有家用电器的故障维修考核功能。
2、全面性：本实训装置设有典型家用电器挂件，涵盖了除白家电外的所有家电类型，覆盖全面。
3、实用性：根据岗位技能要求，设置典型随机故障点，并在敞开面板上有完整的信号线路图、测试点、调整点等，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认识、安装、调试、维修等多种技能的实训。
4、配套性：能满足各类学校的相应课程的实训教学目标，从电源到模块、模块到模块及其它各实训部件之间连接专用导线配齐全，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。
三、技术性能
1、输入电源：单相三线制AC 220V±10% 50Hz
2、工作环境：温度–10℃～+40℃ 相对湿度＜85%(25℃)
3、整机容量：＜1000VA
4、安全保护：动作电流≤30mA、动作时间≤0.1S
5、系统组成：实验装置是由实训台和实训挂件两部分组成
实训台实训电源：
a.交流电源：220V 50Hz（带有过流保护）
b.直流电源:可调、固定输出
b1.直流可调稳压电源：
1）电压：0～30V连续可调
2）电流：0～2A 连续可调
3）有输出电流预设，电流保护及自恢复功能
4）电压稳压度≤0.3﹪
5）电流稳压度≤0.5﹪
6）纹波电压 ≤1.5mV
b2.直流稳压电源：
1）电压：±5V、±12V
2）电流：1A
3）电压稳压度≤0.3﹪
4）电流稳压度≤0.5﹪
5）纹波电压 ≤1.5mV
2）．技术参数：
四、系统组成：
（一）实训台：
1、实训电源：
交流电源：220V 50Hz（带有过流保护）
直流电源：可调、固定输出
2、实训考核系统：
设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；学生通过对故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有家用电器的故障维修考核功能。
智能化故障设置和考核系统
触控操作故障设置和考核系统界面,可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
故障设置和考核系统采用 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型传输模块(可插拔型)和RS232 串行通讯接口。
控制终端不联网时可作单机操作，当带驱动模块的实训设备网时，可进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC 控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型传输模块组网， 实现远程集中管理。
用户可选择通过RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
3）定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
（二）实训挂箱
实训挂件为铁质双层亚光密纹喷塑结构，铝塑面板构造，包含电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
1、电子电风扇
采用电子控制电风扇为实训模型，手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。
2、微电脑控制电饭锅
采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。
3、微波炉
采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。
4、电子消毒柜
采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。
5、全自动洗碗机
采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。
6、全自动洗衣机
采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。
（三）实训桌
为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固、造型美观大方。
（四）附件：
每个设备应备有实验指导书、安装、布线所需材料。
五、实训项目
1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
5、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
6、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
7、各种家电维修测量仪器的使用练习
