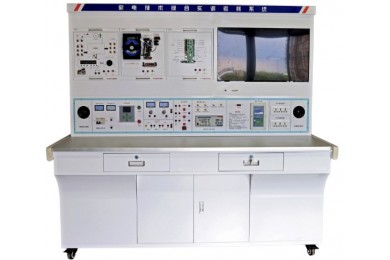

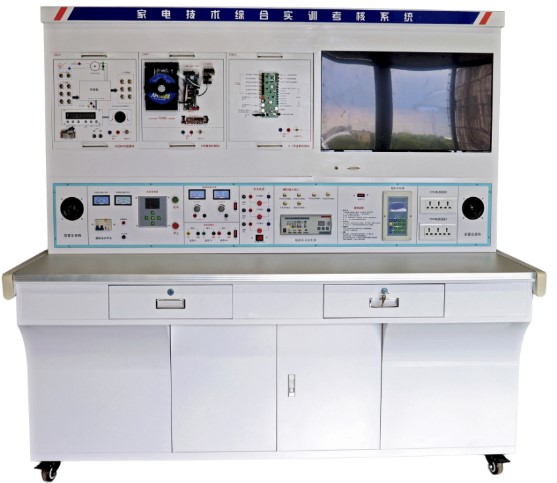

TY-99B家电维修综合实训考核装置

TY-99B家电维修综合实训考核装置

一、产品概述

       本装置是根据中华人民共和国劳动和社会保障部发布的《家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的。适合职业学校的实训教学及职业技能鉴定中的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

  二、技术指标
1.输入电源：单相三线～220V±10% 50Hz（带有漏电保护功能）
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.安全保护：动作电流≤30mA、动作时间≤0.1s
4.外形尺寸（约）：1680cm×680cm×1700cm（长*宽*高）
5.整机功率：≤1KW
三、实训台组成
1.控制及交流电源部分
（1）提供单相交流电源、线间直接短路自动保护。电流型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供～220V插座2只，为外部仪器提供工作电源。
2.直流电源部分
（1）恒流稳压电源，输出电压均为0～30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10±2，负载稳定度10±2，纹波电压5mV。
（2）开关电源：+5V，+24V、12V 。
3.高清彩色电视信号发生器
采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。
4、智能电源管理系统
1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件组成；
2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9）APP软件可以给电表设备进行电量充值。
10）通过APP可以把设备分享给其他成员
11）APP软件的操作会实时的同步到电源管理终端
5.实训桌
整体结构采用冷轧钢板成型，表面酸洗磷化，静电喷塑，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐磨高密度板、结构坚固，造型美观大方。上部左右设有抽屉，用于放置工具和资料等，下部设有双开门存储柜，用于存储实训模块。
四、系统特点
1.遵循教学导向，符合教改需求
理论联系实际，硬件软件结合。部队技术骨干，传授实战技艺。基于工作过程，培养岗位技能。专业对口培养，解决学员上岗。
2.故障点
采用可更换透明元件即学员根据故障现象排查损坏元件，采用插拔式更换元件。
3.无线智能实验室管理考核系统
（1）计算机可以监控1-126台家用电器智能考核台
（2）可设置20多个故障点。
（3）具有发卷功能
（4）具有收卷功能
（5）具有单台和全部实验台清零功能
（6）具有自动检测各家用电器考核台的通讯联机情况
（7）可以生成学生个人成绩单
（8）可以对学生考核情况进行统计、分析
（9）设有进入系统密码，进入系统后能够修改密码
（10）具有打印功能
（11）具有答题次数限制功能
（12）集成无线考核系统能实现密码登录系统，设置数据库路，系统测试（查询设备），学生库设置 ，题库与题库等级设置，学生键盘设置，考核故障发布 考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
（13）学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询。
五、实训组件
      本装置由32寸液晶电视、电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
1、32寸液晶彩电实训模块
      开关稳压电路单元、背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元
2、电子电风扇
   采用电子控制电风扇为实训模型，手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。
3、微电脑控制电饭锅
     采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。
4、微波炉
     采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。
5、电子消毒柜
     采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。
6、全自动洗碗机
     采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。
7、全自动洗衣机
      采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。
五、实训项目
1.认识液晶电视的内部结构
2.认识液晶电视中各主要元器件的基本结构
3.理解液晶电视中各主要元器件的基本工作原理
4.认识液晶电视各主要单元电路的组成
5.理解液晶电视各主要单元电路的工作原理
6.认识液晶显示屏的组成及工作原理
7.认识主要IC的功能及原理
8.工厂菜单的进入方法及调试
9.贴片元件的焊接方法
10.黑屏故障分析与故障演示实验
11.有声音，无图像的故障分析与演示实验
12.键控电路的故障分析与演示实验
13.遥控接收电路的故障分析与演示实验
14.无光栅,无声音故障分析与演示实验
15.无声音故障分析与演示实验
16.电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
17.电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
18.微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
19.电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
20.全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
21.全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
22.各种家电维修测量仪器的使用练习
