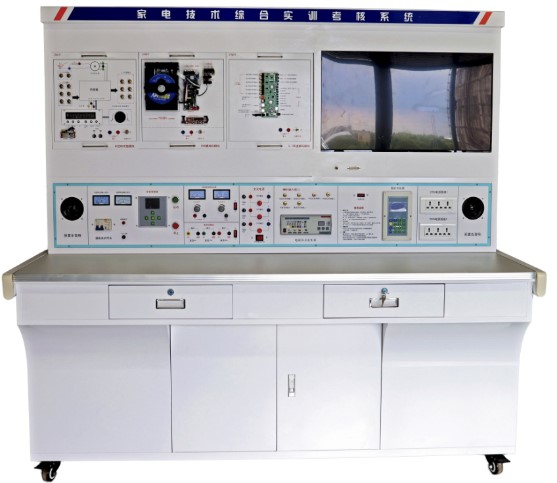

TY-99A 家用电器音视频实训考核装置

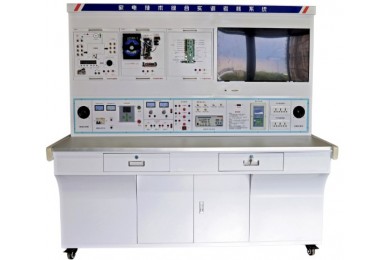

   TY-99A 家用电器音视频实训考核装置

本装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的。适合职业学校的实训教学及职业技能鉴定中的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。



一、技术指标
1.输入电源：单相三线～220V±10% 50Hz（带有漏电保护功能）
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.安全保护：动作电流≤30mA、动作时间≤0.1s
4.外形尺寸（约）：1680cm×680cm×1700cm（长*宽*高）
5.整机功率：≤1KW
二、实训台组成
1.控制及交流电源部分
（1）提供单相交流电源、线间直接短路自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。具有实验室管理系统，带密码开机和定时关机功能
（2）提供～220V插座2只，为外部仪器提供工作电源。
2.直流电源部分
（1）恒流稳压电源，输出电压均为0～30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10±2，负载稳定度10±2，纹波电压5mV。
（2）开关电源：+5V，+24V、12V 。
3.高清彩色电视信号发生器
采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有图象清晰、时序精确（图形中心和边框可精确定位到一个像素）的特点、输出信号频率范围：第1-100频道；
（1）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式；
（2）输出信号方式：
① 射频输出：≥300μVp－p；
② 视频输出：≥1Vp－p；
③ 音频输出：≥0.3Vp－p。
④ 信号制式：PAL-D/K
（3）显示图象共16幅
彩条（75/0/75/0）白光栅（75）  红光栅（75） 绿光栅（75） 蓝光栅（75）
黑光栅  12级阶梯  十字中心及显示幅值（90、95、100）  四阶棋盘  彩色棋盘
4、实验室安全管理平台软件
（1)该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（2）密码上电功能，只有密码输入正确才能给实验台上电。
（3）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
（4）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。
（5）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
（6）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
（7）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
（8）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
（9）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
（10）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；
5.实训桌
整体结构采用冷轧钢板成型，表面酸洗磷化，静电喷塑，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐磨高密度板、结构坚固，造型美观大方。上部左右设有抽屉，用于放置工具和资料等，下部设有双开门存储柜，用于存储实训模块。
三、系统特点
1.遵循教学导向，符合教改需求
理论联系实际，硬件软件结合。部队技术骨干，传授实战技艺。基于工作过程，培养岗位技能。专业对口培养，解决学员上岗。
2.故障点
采用可更换透明元件即学员根据故障现象排查损坏元件，采用插拔式更换元件。
3.无线智能实验室管理考核系统
（1）计算机可以监控1-126台家用电器智能考核台
（2）可设置20多个故障点。
（3）具有发卷功能
（4）具有收卷功能
（5）具有单台和全部实验台清零功能
（6）具有自动检测各家用电器考核台的通讯联机情况
（7）可以生成学生个人成绩单
（8）可以对学生考核情况进行统计、分析
（9）设有进入系统密码，进入系统后能够修改密码
（10）具有打印功能
（11）具有答题次数限制功能
（12）集成无线考核系统能实现密码登录系统，设置数据库路，系统测试（查询设备），学生库设置 ，题库与题库等级设置，学生键盘设置，考核故障发布 考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
（13）学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询。
四、实训组件
本装置由液晶彩电模块、功放前级音调实训模块、功放后级放大输出模块、卫星接收机实训模块、DVD（蓝光）播放机实训模块、智能硬盘播放机实训模块、有线电视系统实训模块、智能实训考核系统组成。
1.32寸液晶彩电实训模块
开关稳压电路单元、背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、内置设故排故系统（可由电脑设故障点）
2. 环绕立体声功放前级音调实训模块
包含前级声音的处理及高音、中音、低音、左右声道平衡.音量控制
3.卫星接收机实训模块
包含电源、高频头、解码芯片
4. 环绕立体声后级放大输出实训模块
包含声音的放大、左右声道输出、重低音输出、中置输出、立体声耳机输出
5.DVD（蓝光）播放机实训模块
DVD机芯、DVD键盘控制、显示及遥控、DVD内置稳压电源、DVD光盘。
6.智能硬盘播放机实训模块
  包含硬盘、解码主板、电源
7.有线电视系统实训模块
  分支器与分配器、放大器、调制器、混合器
五、实训项目
1.认识液晶电视的内部结构
2.认识液晶电视中各主要元器件的基本结构
3.理解液晶电视中各主要元器件的基本工作原理
4.认识液晶电视各主要单元电路的组成
5.理解液晶电视各主要单元电路的工作原理
6.认识液晶显示屏的组成及工作原理
7.认识主要IC的功能及原理
8.工厂菜单的进入方法及调试
9.贴片元件的焊接方法
10.黑屏故障分析与故障演示实验
11.有声音，无图像的故障分析与演示实验
12.键控电路的故障分析与演示实验
13.遥控接收电路的故障分析与演示实验
14.无光栅,无声音故障分析与演示实验
15.右声道无声音故障分析与演示实验
16.左声道无声音故障分析与演示实验;
17.功放电路的故障分析与演示实验
18.遥控发射电路的故障分析与演示实验
19.有光栅、无图像、无伴音的故障分析与演示实验
20.DVD机的工作原理与维修实训
21.功放的工作原理与维修实训
22.前置音调板的工作原理与维修实训
23.卫星接收机的工作原理与维修实训
24.智能硬盘播放机的工作原理与维修实训
25.有线电视的工作原理与维修
