化工原理及工艺实验装置

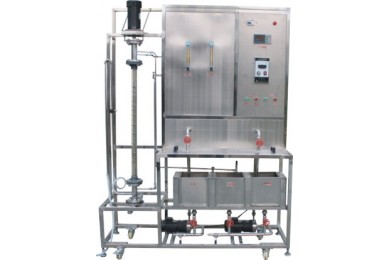

TYCQ-1型振动筛板萃取实验装置

TYCQ-1型振动筛板萃取实验装置

关 键 字: 振动筛板萃取实验装置
产品编号:SN20180802145806977
产品描述

TYCQ-1型振动筛板萃取实验装置

实验目的:
1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取塔的萃取效率。
3、掌握振动频率与萃取效率的相互关系。
主要配置:
萃取塔、输送泵、转子流量计、振动机构、调速器、高低位水箱、不锈钢框架、不锈钢料液槽、控制屏。



常温、常压操作
萃取塔转动频率:200~600转/分
传质单元数 NOE:0.4~3.0
传质单元高度HOE:0.3~2.0
体积总传质系数,KYea:2.0×104~2.0×105 kgA/[m3.h.(kgA/kgs)]
水流量:1~10  l/h
煤油流量:1~10  l/h
水:装置自带不锈钢水箱桶,连接自来水接入。
电:电压AC380V,功率1.5KW,标准三相五线制。每个实验室需配置1~2个接地点(安全地及信号地)。
不锈钢水箱:250*250*250mm三个
玻璃萃取塔:塔径37 mm ,塔身高1000 mm, 塔的有效高度750 mm
不锈钢转盘:直径35mm
定位器:倒U状 ,直径φ10mm,不锈钢材料
直流可调速电机:电压AC220V,功率0.50KW,调速器
水转子流量计:流量范围1~10  l/h
宇电转数显示仪
宇电温度显示仪
测转速传感器:霍尔开关
Pt100热电阻温度计:0~100℃
磁力驱动泵(两台):电压380V,功率180W,扬程8m
正泰电器:接触器、开关、漏电保护空气开关
不锈钢管路、管件及阀门
不锈钢仪表柜:测控、电器设备在实验架上
不锈钢材质框架1.6×0.55×2.2米(带脚轮及禁锢脚)
