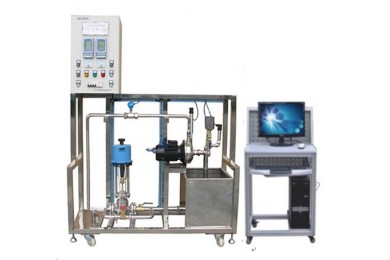

TYLXB-2型离心泵特性曲线测定实验装置（数据采集型）

一、系统组成

离心泵特性曲线测定实验装置由离心泵特性曲线测定实验对象，离心泵特性曲线测定智能仪表上位控制系统及数据分析处理软件几部分组成。

二、装置功能
1、能全面了解流体流动过程中所涉及的、流量计性能、离心泵性能及管路性能概念和实验方法。
2、学生充分了解离心泵的结构与特性、学会离心泵操作，测定恒定转速条件下泵有效扬程(H)、轴功率(N)、及总效率（η）与泵有效流量(Q)间曲线。
三、实验设备的特点
1、离心泵特性实验采用不锈钢卧式单级离心泵，可再现离心泵特性曲线。
2、实验装置数据稳定，重现性好。
3、实验采用循环水系统，节约实验费用。整套设备除去特殊材料外均采用工业用304不锈钢制造，并进行精细抛光处理，体现了整个装置的工艺完美性。由于设备均采用不锈钢制造，从而彻底避免了设备的铁锈清理维护工作。

四、技术规格：

1. 工作条件

液体流量：离心泵实验的流量范围是2－8m3/h。

液体温度：常温。

2. 技术参数：

外形尺寸：长×宽×高：1850×600×1850mm；带禁锢脚及滑轮。

储水箱：镜面不锈钢材质，带贮水排空阀，管路循环回水与泵吸入口间隔板设计。

流量计校核水箱：镜面不锈钢材质，带液位高度标度尺。

离心泵：单级清水离心泵，额定流量6 m³/h，额定扬程15m，额定转速2900转/分，额定功率0.55kW。

泵配套：不锈钢灌泵漏斗，铜闸阀排气口，不锈钢底阀，泵轴套保护；泵进出口压力指针表。

管路：不锈钢材质；DN25 法兰与管路连接，总出口闸阀；管道法兰连接涡轮流量计。

检测组成	变量	检测机构	显示机构
	水温	PT100热电阻精度：0.5%FS	智能巡检仪

	离心泵实验液体流量	涡轮流量计精度：0.5%FS	智能流量积算仪：厦门宇电，精度：0.5%F

	泵进口压力	负压指针式压力表+扩散硅负压传感器，精度：1.5%FS	智能巡检仪



	泵出口压力	正压指针式压力表+扩散硅正压传感器，精度：1.5%FS
	泵功率	智能交流功率表	功率变送器（三相功率）精度：0.5%FS
	泵转速	霍尔传感器精度：1%FS	数字转速显示仪表（频率），精度：0.5%FS

控制调节组成	离心泵实验液体流量调节：手动闸阀调节和电动调节阀调节

智能仪表控制系统电器组成：不锈钢制作长x宽x深：600x500x300mm，，集成在对象上，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开，关控制，保证设备安全，操作控制便捷；装有分相电压表、指示灯，开关电源等。

软件组成：数据处理软件一套，MCGS5.5工控WEB版组态软件一套，在线监控软件一套。

友情提示：

更多关于TYLXB-2型离心泵特性曲线测定实验装置（数据采集型）相关信息以及相关产品，
请致电上海腾育公司销售热线：021-62278396 我们竭诚为您服务！
