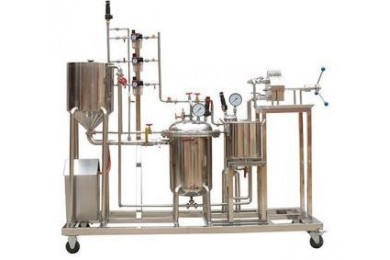

TYHYGL-2型恒压过滤实验装置

TYHYGL-2型恒压过滤实验装置

关 键 字： 恒压过滤实验装置
产品编号：SN20180802104741860
产品描述
TYHYGL-2型恒压过滤实验装置

一、装置功能
1) 能够完整体现板框压滤机的构造和操作流程；
2) 能够使学生通过恒压过滤实验，验证过滤基本原理；
3) 测定过滤常数K、qe、τe及压缩性指数S；
4) 通过自动压力改变，体现操作压力对过滤速率的影响；
5) 使学生在实验中学会有关参数测量与控制仪表的使用方法；


二、装置结构特点
1)  恒压过滤实验装置在结构设计的合理性、实验效果以及操作的方便性上处于同行业领先水平。
2) 此恒压过滤实验装置完整地体现了板框压滤机的构造和操作流程，工程化概念强。
3) 过滤恒压通过3组稳压阀来实现，可一次完成3个恒定压力下的实验过程，且三组压力设定可自由调节。该恒压调节方式改变了以往手动稳压的繁琐调节方式，操作简单易行。
4) 采用了量筒+秒表方式或滤液测量装置测量滤液量，在一组实验中，可自动采样测量滤液量数据（限数字型）。
5) 拌料桶料浆和供料压力罐都采用了以压缩空气吹动搅拌的结构。
6) 系统实验完成后可把压力罐内的余料反压回料浆桶内，可保证压力罐清洁和无积料堵塞的情况。
7)  进出密封压力罐的管路采用阴阳螺母锁紧密封的结构，使其管路可维护和更换。
8)  供料压力罐配备了安全阀和可控硅压力变送器。
9)  过滤清水出料口上配备了指针压力表或可控硅压力变送器。
10) 所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。
11)  整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
12)  配套数据处理软件。
三．工作条件：
过滤压力0-0.2Mpa，压缩机供气压力：0－0.7Mpa。
电：AC220V、5A、单相三线制。
水：实验设备自带过滤料浆搅拌桶，实验时开启过滤料浆搅拌桶进水阀门加入一定的水进入过滤料浆搅拌桶，同时加入一定的轻质Ca C03原料，空气搅拌成一定浓度的过滤悬浊液。
气：压缩空气，来自空压机。
实验物料：水同轻质Ca C03配置的一定浓度的轻质Ca C03原料过滤悬浊液。
四、技术规格：
长x宽x高：1400x500x1500mm，不锈钢材质框架（带滑轮及禁锢角）；单板框过滤板尺寸Ø100mm，4框，2洗涤板，3个非洗涤板，800目工业滤布，滤框容积0.28～0.56升，过滤面积0.0934m2。
电器控制箱：集成在对象上。
压缩机：长x宽x高：800x300x500mm。
空压机： 0－0.8Mpa，排气量0－0.007M3/min。
标准不锈钢过滤板框：不锈钢材质，过滤板框过滤截面Ø100mm，三板框组成。
过滤料浆搅拌桶：Ø400mmx600mm不锈钢制做。
过滤料浆压力罐：镜面不锈钢材质，Ø350mmx600mm，带安全阀及玻璃视镜。
洗水罐： 12升，不锈钢，0.4MPa，自动放净。
计量槽： 15升，不锈钢。不锈钢材质框架（带滑轮及禁锢角）。
注：TYHYGL-1型恒压过滤实验装置为基本型
