化工单元操作实训装置

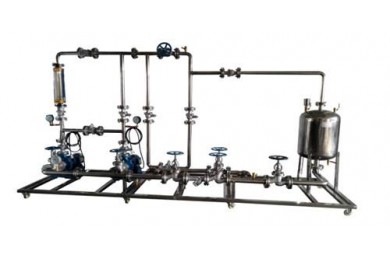

TY-SX201 化工管路拆装实训装置

TY-SX201 化工管路拆装实训装置

关 键 字: 化工管路拆装实训装置
产品编号:SN20180803084010673
产品描述

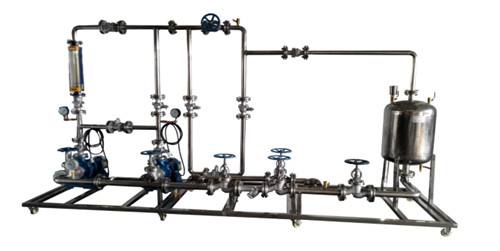

TY-SX201 化工管路拆装实训装置


分    项 说明


装置功能
1.强化手动操作技能训练。
2.考察学生全面分析系统、辨别正误和迅速决策等能力,在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3.配套流体输送机械、化工仪表和机械制图等多门课程的教学实践,如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
4.本装置能进行双泵串并联两种不同安装及操作运行。
设计参数 液体流量:0~8m3/h。
液体温度:常温。
公用设施 水:装置自带贮水箱,实验前用清洁水源灌注满,实验过程中可循环使用,实验结束后排空即可。
电:电压AC380V,功率3KW,三相四线制(三火线一零线)。每个实验室需配置1~2个接地点(安全地及信号地)。
气:无。
实验物料:清洁自来水。
主要设备 水箱:不锈钢材质,带贮水排空底阀,进水管路设置专用接口。
循环水泵:机械密封卧式连轴化工泵 供电:三相380VAC ,功率:2.2KW。
水泵进口管路:304不锈钢材质,DN50,配合法兰安装阀门及过滤器。
水泵出口管路:304不锈钢材质,DN32及DN40,配合法兰安装阀门。
回流管路:304不锈钢材质,DN25。
安全泄压管路:304不锈钢材质,DN25。
灌泵管路:304不锈钢材质,专用灌泵管路,方便操作检验。
耐压测试管路:304不锈钢材质,专用管路耐压测试接口。
电源设备:布线槽,带漏电保护的空气开关盒。
设备尺寸:3500x600x2200 mm (长x宽x高)。
耗材一套:螺栓螺母、法兰密封垫、活接密封垫等。
辅助工具:套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
测控组成 变量 检测机构 显示机构 执行机构
离心泵
进口压力
压力表,精度:1.5%FS 压力表就地显示
离心泵
出口压力
压力表,精度:1.5%FS 压力表就地显示 管路出口阀 (手动)
流体流量 玻璃转子流量计,精度:4%FS 流量计就地显示 管路出口阀 (手动)
流体温度 双金属温度计,精度:1.5%FS 温度计就地显示
