(1)供配电技术仿真实训设备主要技术参数要求
①、额定绝缘电压:直流660V
②、额定工作电压:交流380V
③、辅助电路额定工作电压:交流380V、220V
④、母线额定电流:100A
⑤、分支母线额定电流:10~16A;
⑥、柜体尺寸:柜高:2000mm,柜宽:600mm(800 mm),柜深:800mm
(2)结构特征要求
①、柜体由薄钢板冲压成形,采用标准化设计,结构零-件通用性强,机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁:GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关(多回路供电时)及GCK柜的抽屉都具有两个位置:接通位置及断开位置。

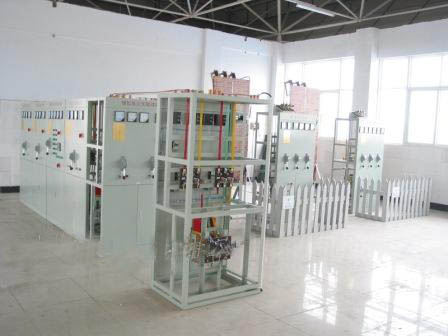

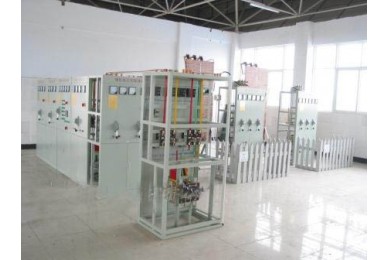

供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路,0.4 KV电压等级的配电柜。改变了屏式演试模式,贴近工程现场。
(3)设备的功能特点和实训项目
A、功能特点要求
柜体安装方式为整体安装方式。进出线方式为上(下)进出线。
低压柜采用分段式母线连接方式,与下引母线和引出排进行软连接,学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
