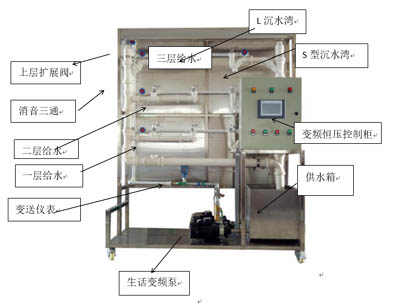

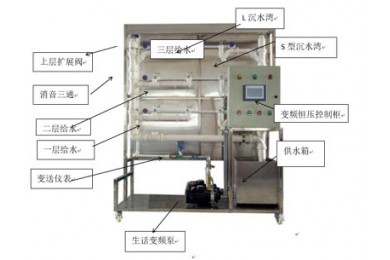

TYLYGS-1B变频恒压供水及排水立管模型
一、装置系统概述
1、采用变频器、触摸屏、供水泵及水箱,设置三个单元实物模型供水,单元之间采用并联,每个单元设置3个分区供水,立管分三路至相应楼层供水。相应分层/分户阀门按规范设置。给水管采用ppr复合管。 2、采用双立管排水方式排水,双立管采用特殊螺旋消音管立管实物模型排水。水平层分区采用不同类型沉水装置,和不同下水三通连接。
3、恒压供水采用双电机自动切换、分段恒压供水、手动启动、工频手动、手动变频、自动恒压控制等功能。
二、设备构成: 本控制器可以广泛使用在高、低层办公和居民的生活消防供水、宾馆和大型公共建筑、企业的生产生活用水、供热和空调系统中的循环用水、农林喷灌水、园林喷洒水、自来水厂、供水站增压系统、输油管道增压系统、原有供水系统改造(替代高位水箱、气压和水塔供水)、纯水输送;中水输送、污水处理中的加药(酸或碱)控制和水池溶氧量的风机控制等等。 CPC系列控制器是一种新型的可编程控制器。我们的CPC系列控制器像变频供水电柜中的一个“交流接触器”一样应用简单、接线方便的愿望现已实现,能使调试人员和用户很方便理解变频恒压供水的原理。本控制器有一下特点: ◆ 两种压力设定,生活用水和消防用水两种压力智能切换; ◆ 外部水池无水、水泵抽真空无水报警; ◆ 小流量工作方式多种选择; ◆ 增泵延时,减泵延时; ◆ 内置PID调节; ◆控制支持两种参数修改的方法,一种是直接在触摸屏上修改,另一种是通过ModBus远程修改。
系统的参数可以直接从触摸屏上修改,不需要特殊仪器或专业编程人员。外围所配的远传压力表与常规压力传感器相比要更加节省成本,与所连接的变频器没有特殊要求。
|
