TYPS-3高层建筑通气管系及同层排水系统实训装置: 关键字：; 产品编号：SN20220920203527405

产品描述

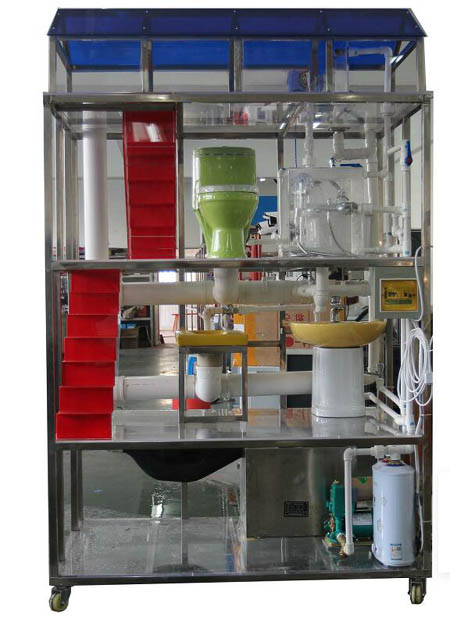

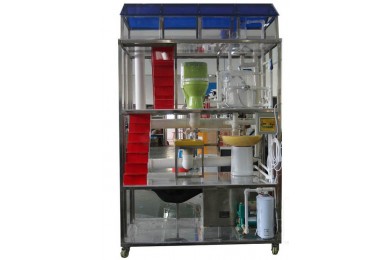

TYPS-3高层建筑通气管系及同层排水系统实训装置

一、设备的组成
1、卫生器具布置为：后排水坐便器实现同层排水，降板设置排水坐便器实现同层排水，抬升地面垫层设置坐便器实现同层排水。同时排水横支管上设置清扫口和吸气阀。沿右侧设置排水主立管和主通气立管，同时左侧设置副通气立管，一层卫生器具与主副通气立管间设置结合通气管、器具通气管和环形通气管。

2、给水方式为模拟水泵和水箱联合水位传感器自动控制供水方式，水箱设置于框架顶端。二层设置一消防栓箱（包括一应设备），连于水箱，与模拟水泵也是立管连接。

二、功能
1、整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向,一二层主要设置同层排水演示和通气管路演示。
2、设置后排、降板、抬升三种方式的同层排水演示，能了解各种同层排水系统的组成、结构和原理。
3、设置了各种通气管系统演示，能了解各种同层排水系统的组成、结构和原理。
4、装置关键部位采用透明管路，能看清管路中水流的走向。
5、展示了给排水系统中引入管、排出管、立管、横管、清扫口、通气管、伸顶通气管、专用通气立管、主通气立管、副通气立管、环形通气管、器具通气管的外观、结构、原理、安装部位和安装形式。
6、装置中所有洁具和给排水设备都能全真演示。
三、技术指标
1、框架材料：304不锈钢
2、地板材料：亚克力玻璃
3、进水要求：0.05MPa～0.75MPa
4、安全保护：具有漏电自动保护装置和接地保护
四、实训项目
1、座便器各种排水方式演示与实训
2、屋顶水箱的结构和自动控制的功能的认识实训
3、模拟消防栓箱（包括一应设备）的结构和功能的认识实训
4、清扫口、吸气阀的结构和功能的认识实训
5、苏维托排水系统的结构和功能的认识实训

6、主通气立管、副通气立管、结合通气管、器具通气管和环形通气管的认识实训
