TYPS-1E给排水系统操作实训装置
-
关 键 字：
- 产品编号：SN20220920195923411
产品描述

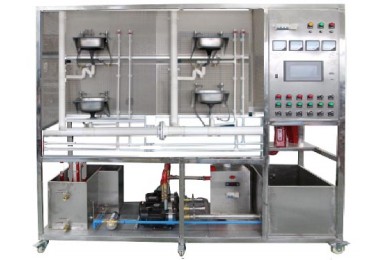

TYPS-1E给排水系统操作实训装置
一、产品概述
给排水系统操作实训装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
二、系统功能

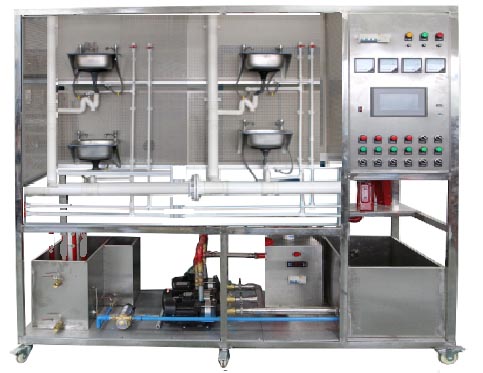

给排水对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、热水给水系统、排水系统和控制系统四个部分组成。
生活给水系统主要有给水箱、给水泵、稳压罐、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢管进行设计，可进行不锈钢管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管，沉水湾，等进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器、浮球式液位计、压力开关、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
二、通过项目任务实施，可考察的职业能力
1．系统竣工图和控制电气原理图绘制
2．管材加工和连接
学习镀锌管、不锈钢管、PPR、UPVC管的切割、套丝、熔接、连接。
3．配件和器件的安装
完成生活给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、水龙头、生活水盆、淋浴器等水暖器件的安装。
4．管道试压与通水试验
5．电气设计、安装与接线
水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6．控制程序设计与调试
（1）变频控制程序设计与调试
（2）抄表计费程序设计
（3）生活水恒压设计
（4）给排水监控程序设计
（5）组态监控系统设计
三、主要技术参数
1．工作电源：三相四线制AC380V±10% 50Hz；
2．给排水模型外形尺寸：2.35m×0.79m×1.9m(长×宽×高)；
3．给排水模型主框架材料：304不锈钢；
4．整机功耗：<4.5KVA；
5．装置底部安装有带刹车脚轮，方便装置的移动和固定；
6．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
热水系统实训
实训项目一：配件和器件的安装：完热水给水系统中管路配件的安装；温度的控制，热水管路的连接
实训项目二：管材加工和连接：PPR、UPVC管的切割、套丝、熔接、连接。
生活水系统实训
实训项目一：配件和器件的安装：给水系统中管路配件的安装；
实训项目二：压力变送器、水表、末端试水装置、水龙头、淋浴器等水暖器件的安装。
排水系统实训
实训项目一：排水管路结构安装
实训项目二：系统原理认识与了解
实训项目三：浮球液位计的安装
电气软件实训项目
实训项目一：系统竣工图和控制电气原理图绘制
实训项目二：控制程序设计与调试:（变频控制程序；抄表计费程序；喷淋灭火控制程序；给排水监控程序；组态监控系统）
实训项目三：管道试压与通水试验
实训项目四：电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线
