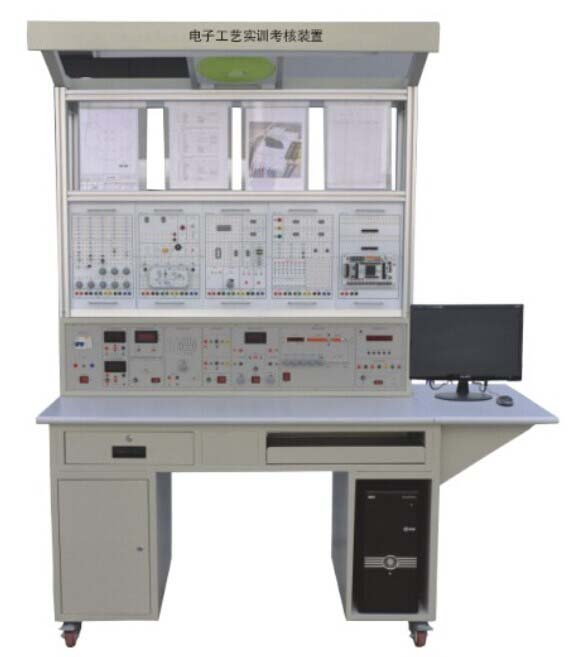

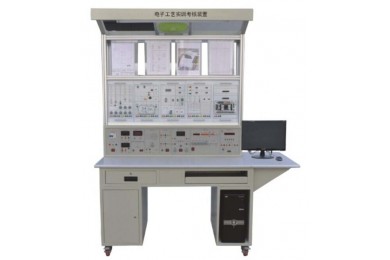

电子工艺实训考核装置
TYGY-71B型电子工艺实训考核装置
-
关 键 字：
电子工艺实训考核装置
- 产品编号：SN20180702094227356
产品描述
电子产品工艺实训台是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。
一、装置特点
1. 采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2. 提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
3. 配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
4. 可配置通用电工电子实训挂箱，扩展电工类、电子类的实训项目。
二、技术性能
1. 输入电源：三相四线（或三相五线）～ 380V±10% 50Hz
2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ ) 海拔＜ 4000m
3. 装置容量： <0.5KVA
4. 外形尺寸： 1280mm × 650mm × 2000mm （双人座）
三、实训的基本配置及功能
实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构 , 正反两面资源相同。
（一）实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1. 正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
2. 正反两面各有一块实训面板，分别提供九路 AC220V 电源插座接口和四路固定直流电源，可为实训挂箱、外配仪器设备提供工作电源；其中四路固定直流电源电压分别为 ±12V 、 ±5V ，每路均设有短路过流保护和自恢复功能。
3. 铝合金框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个 PVC 夹板，可用来夹放相关实训资料。
4. 顶部框架上设有电风扇和 30W 日光灯（照明设备）各两个。
（二）电源柜
1. 输入电源：三相四线（或三相五线）～ 380V±10% 50Hz
2. 输出电流： 20A
3. 设有电源插座、风扇、照明日光灯等电源控制系统，可为 10 个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。
( 三 ) 实训套件（ 2 套 / 台）
|
序号
|
实训套件
|
能力目标
|
|
1
|
直流稳压电源
|
掌握稳压电源的工作原理，并学会电子电路的测试、检修方法与技巧
|
|
2
|
单端电流反馈他激式隔离开关电源
|
采用专用集成电路 UC3844 作 PWM 控制器，可直接驱动 MOSFET 功率场效应管工作
|
|
3
|
全硅六管超外差式调幅收音机
|
熟悉集成电路调幅收音机的电路结构及工作原理
|
|
4
|
OTL 功率放大电路
|
掌握互补对称式 OTL 功放电路的工作原理，学会测试低频功率放大器频率特性的方法，并熟悉常用仪器仪表的使用方法
|
|
5
|
多路抢答器
|
了解抢答器的工作原理，并进一步熟悉电子电路的装配、调试、检修方法
|
|
6
|
脉宽调制控制器
|
了解场效应管在脉宽调制控制器的工作原理
|
|
7
|
可编程定时器
|
掌握可编程定时器的电路结构和工作原理，熟悉 CD4543 、 CD4029 、 CD4011 在电路中的具体应用
|
|
8
|
声光双控节电灯
|
了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、 555 时基电路、双向晶闸管在电路中的具体应用
|
|
9
|
门锁防盗报警器
|
进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
|
|
10
|
光控音乐门铃
|
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
|
|
11
|
A/D 、 D/A 转换
|
掌握 DAC0832 和 ADC0809 芯片的应用。
|
|
12
|
七彩循环装饰灯控制器
|
熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺
|
|
13
|
台灯调光电路
|
了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原
理
|
|
14
|
编码电子锁电路
|
了解 CD4011 、 74LS20 、 74LS74 芯片的应用，掌握编码电子锁电路的工作原理
|
|
15
|
LED 数字钟
|
熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实训调试方法
|
（四）实训工具（ 2 套 / 台）
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱，同时也可为用户代办其它实训器材。
（五）实训挂箱（ 2 套 / 台）
1.hy-01 常用元器件单元（一）
提供常用的电阻、电容、电感、数码管、二极管等元器件。
2.hy-02 常用元器件单元（二）
提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器（ 0V 、 6V 、 10V 、 14V 抽头各一路及中心抽头 17V 两路）等元器件。
3.hy-03 直流电源单元
一路可调直流电源： 0 ～ 30V/ 1A 连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
4.hy-04 测量仪表单元
(1) 直流数字电压 / 电流表一只：三位半数字显示，精度 0.5 级；电压表量程分 200mV 、 2V 、 20V 、 200V 四档，输入阻抗为 10MΩ ；电流表量程分 2mA 、 20mA 、 200mA 、 2000mA 四档，琴键开关切换选择，设有过载保护功能。
(2) 交 / 直流数字电压表一只：三位半数字显示，精度 0.5 级，量程分 200mV 、 2V 、 20V 三档，琴键开关切换选择；交流数字电压表（真有效值）频带范围 10Hz ～ 1MHz 。
5.hy-05 信号源单元
提供正弦波、三角波、方波三种波形，输出频率范围 2Hz ～ 47kHz ，幅度为 0 ～ 12V 连续可调；频率计的测频范围为 0.1Hz ～ 100kHz 。
四、实训项目
1. 直流稳压电源的焊接与调试
2. 单端电流反馈他激式隔离开关电源的焊接与调试
3. 全硅六管超外差式调幅收音机焊接与调试
4.OTL 功率放大电路的焊接与调试
5. 多路抢答器焊接与调试
6. 脉宽调制控制器焊接与调试
7. 可编程定时器焊接与调试
8. 声光双控节电灯的焊接与调试
9. 门锁防盗报警器的焊接与调试
10. 光控音乐门铃的焊接与调试
11.A/D 、 D/A 转换的焊接与调试
12. 七彩循环装饰灯控制器的焊接与调试
13. 台灯调光电路的焊接与调试
14. 编码电子锁电路的焊接与调试
15.LED 数字钟的焊接与调试
