TYDTJG-1 电梯门机构安装与调试实训考核装置: 关键字：; 产品编号：SN20220604105025646

产品描述

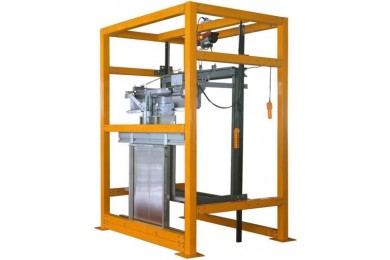

TYDTJG-1电梯门机构安装与调试实训考核装置

一、设备组成：

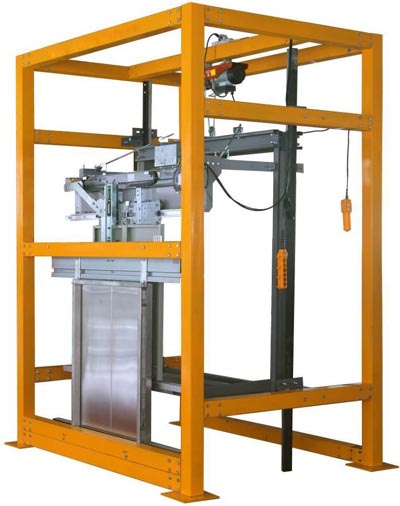

电梯门机构安装与调试实训考核装置主要由钢结构框架、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成。学生根据随机文件资料说明，在钢结构框架内进行安装与调整，使其符合电梯门系统相关规范要求。并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

二、产品特点
1.采用了钢结构电梯井道平台设计，整体外观简洁明了；
2.遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3.采用真实机构器件，使学生学到的与实际应用的一致；
4.模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5.采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
三、实训项目
1.导轨支架与导轨的安装与调整；
2.电梯层门地坎的安装与调整；
3.电梯轿厢门地坎的安装与调整；
4.电梯层门门框的安装与调整；
5.电梯层门上坎的安装与调整；
6.电梯层门门扇的安装与调整；
7.门机的安装与调整；
8.电梯轿门的安装与调整；
9.门刀的安装与调试；
10.电梯层门地坎与轿厢门地坎尺寸的调整；
11.电梯门机参数的设置与调试；
12.电梯开关门的调试；
13.电梯门系统的保养。
四、技术参数
1.电源输入：单相三线 AC220V 50Hz；
2.工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3.门机：永磁同步变频门机；
4.门机电机额定电压：AC100/125V；
5.门机电机额定转速：180r/min；
6.门机电机额定功率：43/94W；
7.开门宽度：800mm；
8.门高度：1000mm；
9.轿门材料：表面喷塑碳素钢板（可选）；
10.层门材料：不锈钢板（可选）；
11.整机功耗：≤0.5KW；
12.整机重量：≤600KG；
13.外形尺寸：2240mm×1640mm×3000mm（长×宽×高）。
