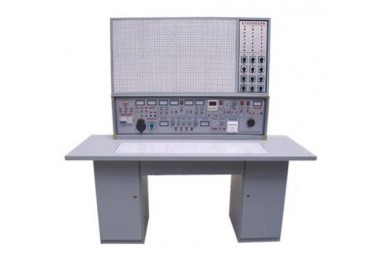

TYK-825H电工、电子、电拖（带直流电机）教师示教实验台

TYK-825H电工、电子、电拖（带直流电机）教师示教实验台


      本产品是电工、电子、电拖实验与电工、电子、电拖实训与考核有机的结合，做到资源共享一室多用，减少实验实训指导教师和教室。实验项目包括电工学、电工　原理、电子技术、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。采用德国职业教育先进的实验方法；利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。
实训示教控制台是配合学生实训台使用，能分别控制20台学生实验台的电源，通用九孔电路板演示屏立在实验台上，尺寸：160×70×172cm。用于教师示范讲解、实验演示之用,实验实训内容与学生实训台相同。

一、示教控制台及操作桌结构：
1.实验电源台外壳尺寸：123×35×20cm         　　
2.三相保险座                             　　
3.三相电源输入指标
4.总开关:实验台电源总开关,带漏电、过载保护
5.试验按钮：试验漏电开关漏电功能         　　
6.电源输入指示1只                      　　
7.电源输出指示3只(红、绿、黄三色)      　　
8.交流电压表：指示输出线电压             　　
9.电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况            　　　
10.接线座5只：A单元三相四线及地线输出  　　
11.电流表W相电流输出指示                　
12.四插座：A单元三相四线电源输出
13、接线座2只：B单元交流低压电源输出
14.电表(2A)：B单元交流电流指示          　　
15.旋钮：B单元3-24V交流低压选择输出    　　
16.开关：C单元双路直流稳压电源开关      　　
17.旋钮：C单元双路Ⅰ路稳流调节         　　
18.旋钮：C单元双路Ⅱ路稳流调节          　　
19.接线座2只：C单元Ⅰ路直流稳压输出。
20.保险座：C单元双路稳压电源保险  　　　　　
21.电表4只：双路稳压电源电压、电流指示  　
22.接线座：D单元直流5V稳压输出         　　
23.电表：D单元电流0.5V输出指示         　　
24.开关1：控制各低压交流电、信号源      　　
25.开关2：控制E单元交直流调压电源    　　　
26.电表：E单元交流电压输出指示
27.接线座4只：E单元交流、直流输出口
8.旋钮：E单元0～240V电压调节
29.插座：G单元220V输出插座
30.旋钮：音频功率放大器音量调节
31.接线座2只：音频信号输入
32.按钮：单次脉使能开关
33.接线座3只：单次脉冲输出口
34.电表：函数发生器正弦波输出电压指示
35.旋钮：正弦波输出三级衰减幅度粗调
36.旋钮：正弦波输出口
37.接线座：正弦波输出口
38.旋钮：矩形波输出幅度调节
39.接线座：三角波输出口
40.旋钮：函数信号发生器频率细调
41.接线座：矩形波输出口
42.旋钮：函数信号发生器五级频率粗调
43.电表：函数发生器输出频率指示
44.实验桌面尺寸：160×70cm
45.智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T，八位液晶显示。
46.储存板：放置元件盒
47.左储存柜：放置储存板（带门锁）
48.抽屉：放置常用工具
49.右储存柜：放置储存板（带门锁）
50.直流电机Ia 、If指示
51.直流电机调速环节Ra 、Rf
52.通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验。
二、示教控制台主要技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便。输出电流为2A，具有预设式限流保护功能。
电压稳定度：<10-2              负载稳定度：<10-2               纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
1.频率范围：5HZ-550KHZ分五个频段
2.频率指示：由HZ表直接读出
3.电压输出范围：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh，工作时间T，八位液晶显示。
7、实验室远程管理系统软件
该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
    所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
8、便携式电子信号测试记录模块
1）、具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示
2）、具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3）、集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于20M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）、功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；
5）、虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。
6）、虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；电容测量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量 0V~2.0V
9、电工电子虚拟仿真实训与考核软件采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。
具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身。适用范围电子技术仿真实验、应用电子技术仿真实验实训、维修电工仿真实训、电子技能仿真实训等。
10、维修电工职业资格考评软件能进行维修电工职业资格模拟考试，题型有单选题，判断题，操作题，软件有记时打分的功能，有大量的模拟试题，针对某些新颖，灵活试题会相应的并提供专业级的解题思路。
11、漏电保护：漏电动作电流 30mA。
12、绝缘电阻：>5MΩ。
三、实验测试仪：
1.信号源：等性能双通道任意波输出（1μHz ~60MHz，1mVpp~20Vpp）；
2. 具有A、B两个独立的输出通道，两通道特性完全相同，两个通道的所有参数菜单同时显示；
3.1μHz ~60MHz全数字合成信号，1μHz分辨率；频率稳定度：±1ppm
4.内置标准波形：正弦波,方波,锯齿波,三角波,脉冲,任意波
5.方波输出范围：1μHZ~30MHZ；方波特性：上升/下降时间<12ns（10%～90%）脉冲：500μHz～10MHz 锯齿波/三角波：1μHz～300kHz/500kHz任意波频率：1μHz～5MHz
6. 125MSa/s采样率、14位垂直分辨率4k点记录长度的任意波形编辑功能，
7. 独特双通道耦合通道复制功能，内置48种函数，5种用户自定义波形
8. 丰富的输入输出功能：波形输出，同步信号输出，外接调制源，外接基准10MHz时钟源
9.采用4.3寸、TFT（16：9）、65536色高分辨率真彩液晶屏，全中文菜单，极佳的人性化人机交互界面，所有参数图形化显示
10. 具有丰富的调制功能：AM、FM、PM、FSK、ASK、PSK、PWM，以及输出线性/对数扫描和脉冲串波形
11. 频率计数器：测量功能：频率、周期、正/负脉冲宽度、占空比
频率范围：10Hz～1500MHz频率分辨率：6位/秒
12. 支持U盘存储和软件升级，配置功能强大的任意波编辑软件，支持远程命令控制
13. 内嵌式扫频仪：可以在屏幕上直接显示频率特性曲线
扫频范围10KHz～60MHz
输出功率：+20dBm~-30dBm
动态范围：-60dBm～+20dBm
标记数量：2 扫描时间：100ms～100s
四、结构与配备
（一）示教台：1张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。继电部分训练元器件已装在特制的元件盒上，实训时插在九孔电路板上即可连线实验，方便，灵活。电子技能实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机，焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。
（三）、实验台示教台上配备1台。
（四）、器材配备：
人体复苏模型1个，灭火器1只，手电钻3把，台钻1台，表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具1套，电烙铁及烙铁架2套，指针万用表1只，数字万用表1只，电度表1只，兆欧表1只，钳形表1只，转速表1只，绕线机2台，保险盒3只，配电板2块，熔断器3只，拉线开关，圆插座，平灯头各2只，20W日光灯1套，交流电流表2只，交流电压表1只，换相开关1只，电阻一批，变压器组件1套，三相电动机拉具1套，钢锯架1把，单相电动机1台，三相180W鼠笼式电动机2台，100W直流电机1台，交流接触器4只，组合开关1只，3H铁壳按钮1只，热继电器2只，时间继电器1只，变压器1只，单刀开关1只，三相闸刀1只，行程开关4只，三相双投闸刀1把，倒顺开关1把，大功率电阻3只，整流二极管1只，信号灯1只，变压器绕线制作桌1张，双门立柜2个，敷铜板1片，初步焊接通用线路板及组件1套，套电子技能实训考核组件（包括特制线路板及相应元器件）1套，电工、电子实验所需的：电阻，电位器，电容，变压器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，特制通用集成座等，教师椅1张。
二、实验及实训项目：
（1）实验项目
电工部分实验项目：
1、电工测量仪表的使用
2、常用元件的识别与检测　
3、线性元件与非线性元件的伏安特性
4、电源的外特性　
5、电位值、电压值的测定
6、电流表和电压表的扩程
7、基尔霍夫定律的验证　
8、验征楞次定律
9、迭加原理与互易定理的验证
10、戴维南定理与诺顿定理的验征　　　　
11、电压源与电流源的等效变换　　　　　
12、受控源特性的研究　　　　　　　　　
13、一阶电路实验　　　　　　　　　　　
14、二阶电路的过渡过程　　　　　　　　
15、研究LC元件在直流和交流电路中的特性
16、负载获得功率的条件　
17、交流电路参数的测量
18、正弦交流电路中RLC元件的特性
19、RL及RC串联电路实验
2O、RLC串联谐振电路
21、日光灯电路的连接及功率因数改善
22、三相负载的星、三角接法
23、三相电路及功率的测量
24、R-C选频网络的研究
25、二端口网络研究
26、单相变压器实验
27、互感电路实验
28、三相异步电动机的使用与起动
29、三相电动机继电接触控制的基本电路
30、三相电动机Y一△起动控制实验
31、三相电动机的顺序控制实验
32、三相电动机能耗制动控制实验
电子部分实验项目：
1·晶体二极管的特性及检测 　　　　　　
2·晶体三极管输入输出特性
3·低频小信号电压放大器
4·直接耦合两级放大器
5·RC耦合两级放大器
6·负反馈对放大器性能的影响
7·变压器耦合推挽功率放大器
8·互补对称推挽功率放大器(OTL)
9·单相半波整流
10·单相全波整流
11·单相桥式整流
12·单相桥式整流滤波
13·单结晶体管特性
14·单结晶体管触发电路
15·晶闸管简单测试及可控整流电路
16·场效应管测试
17·串联型稳压电压
18·差动放大电路的研究
19·集成运放参数的测试
20·集成运放减法电路
21·集成运放加法电路
22·集成运放积分电路
23·集成运放微分电路
24·集成运放文氏正弦波振荡器
25·电容三点式振荡器
26·电感三点式振荡器
27·集成稳压电路
28·无稳态电路（多谐振荡器）
29·施密特触发器
3 0·集成与门逻辑功能测试
31·集成非门电路逻辑功能测试
32·集成或门电路逻辑功能测试
33·集成与非门逻揖功能测试
34·CMOS门电路的测试
35·基本RS触发器
36·JK触发器
37·D触发器
38·555时基电路的应用（方波发生器)
39·二一十进制计数器
40·二一十进制8421译码器
41·加法器
42·减法器
43·用集成与非门构成单稳态触发器
44·组合逻辑电路
（2）实训项目：
电工部分实训项目：
1、低压验电表的使用。　　　　　　　　　　　
2、灭火器的操作方法。
3、口对口人工呼吸法和胸外心脏压挤法观察。
4、常用工具的使用与识别。
5、常用导线的连接和绝缘的恢复。　　　　　　　
6、电烙铁的拆装与焊接技能训练。　　　　　　　
7、电工识图训练。　　　　　　　　　　　　　　
8、配电板安装。　　　　　　　　　　　　　　　
9、室内配线。　　　　　　　　　　　　　　　　
10、室内照明线路安装。　　　　　　　　　　　
11、电流表、电压表的安装。　　　　　　　　　
12、万用表转换开关的使用和读数。　　　　　　
13、交流电压的测量。　　　　　　　　　　　　
14、直流电压、直流电流的测量。　　　　　　　
15、电阻的测量。　　　　　　　　　　　　　　
16、兆欧表、钳形电流表接地电阻测定仪的使用。
17、常用开关类电器拆装。　　　　　　　　　　
18、交流接触器的拆卸与组装。　　　　　　　　
19、热继电器与时间继电器的拆卸和组装。　　　
20、常用启动器的结构观察及检测。　　　　　　
21、小型变压器的制作。
22、小型变压器故障检查与排除。
23、三相鼠笼式电动机的拆装与测试。
24、三相鼠笼式电动机运行巡视。
25、三相鼠笼式异步电动机的定期检修。
26、三相鼠笼式异步电动机故障分析。
27、定子绕组局部故障的排除。
28、单相电容式电动机绕组的拆换。
29、单相电容式电动机故障与排除。
30、手动正转控制线路的安装与检修训练。
31、接触器点动正转控制
32、具有自锁的正转控制。
33、具有过载保护的正转控制。
34、接触器联锁的正反转控制。
35、按钮联锁的正反转控制线路。
36、按钮、接触器复合联锁的控制线路。
37、接触器控制Y－△降压控制。
38、X62－W型铣床主轴与进给电机的联锁控制。
39、时间继电器控制Y－△降压起动控制。
40、C620－1型车床控制线路的模拟安装。
41、直流电动机的拆装训练（教师演示）。
42、直流电动机的检修训练（老师演示）。
电子部分实训项目：
1.常用仪器仪表的使用；
2.常用电子元器件的识别与检测；
3.电烙铁拆装与电子锡焊技能训练；
4.印刷线路板的制作；
5.三端集成稳压直流电源的制作；
6.串联型直流稳压电源的制作；
7.低频信号电压放大器的装配与测试；
8.具有负反馈信号放大器电路的制作与测试；
9.文式桥振荡器的焊接与调试；
10.电池电压监视电路的制作与测试；
11.电子催眠器电路的制作；
12.模拟“知了”电子电路的制作实训；
13.实用声控、光控节电照明灯的制作与实训；
14.语音报警喇叭的制作与实训；
15.逻辑测试器的制作与测试；
16.正负脉冲信号的制作与测试；
17.智力竞赛抢答器的制作；
18.水位报警器电路的制作；
19.迷你闪光彩灯的制作；
20.光控音乐门铃；
21.实用模拟自然风控制器的制作；
22.台灯调光电路；
23.实用CMOS触摸锁钥电路；
24.自动充电器的制作；
25.半导体收音机的组装与调试。
（3）电拖部分实验与实训项目
l、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过载保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
25、直流电机启动
26、直流电机的调速
27、直流电机的反转
28、直流电机制动实验
