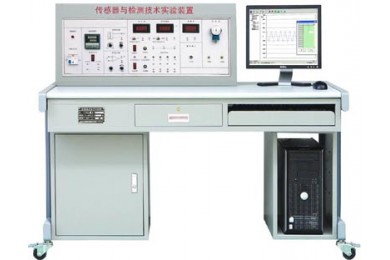

TY-813F传感器与检测技术实验装置
一、概述：
传感器与检测技术实验装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。 产品可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的传感器实验台。
二、传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
三、动能组成：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
四、数据采集卡及处理软件 数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。处理软件进行实验项目选择与编辑、数据采集、特性曲线的分析、文件存取、打印等。
五、主要技术参数：
1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，输出电流：0.5A（有效值0.4KHz）
9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
12、温度表：0-150℃度，精度1%。
13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
14、机械式压力表：0-40Kpa，精度2%。 。
六、实验项目：
| |
实验一 |
电阻式传感器的单臂电桥性能实验 |
| |
实验二 |
电阻式传感器的半桥性能实验 |
| |
实验三 |
电阻式传感器的全桥性能实验 |
| |
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
| |
实验五 |
电阻式传感器的振动实验* |
| |
实验六 |
电阻式传感器的电子秤实验* |
| |
实验七 |
变面积式电容传感器特性实验 |
| |
实验八 |
差动式电容传感器特性实验 |
| |
实验九 |
电容传感器的振动实验* |
| |
实验十 |
电容传感器的电子秤实验* |
| |
实验十一 |
差动变压器的特性实验 |
| |
实验十二 |
自感式差动变压器的特性实验 |
| |
实验十三 |
差动变压器的性能实验 |
| |
实验十四 |
激励频率对差动变压器特性的影响 |
| |
实验十五 |
差动变压器的振动实验* |
| |
实验十六 |
差动变压器的电子秤实验* |
| |
实验十七 |
光电式传感器的转速测量实验 |
| |
实验十八 |
光电式传感器的旋转方向测量实验 |
| |
实验十九 |
接近式霍尔传感器实验 |
| |
实验二十 |
霍尔传感器的转速测量实验 |
| |
实验二十一 |
霍尔传感器的振动测量实验 |
| |
实验二十二 |
涡流传感器的位移特性实验 |
| |
实验二十三 |
被测体材质对涡流传感器特性的影响实验 |
| |
实验二十四 |
涡流式传感器的振动实验 |
| |
实验二十五 |
涡流式传感器的转速测量实验 |
| |
实验二十六 |
温度传感器及温度控制实验（AD590） |
| |
实验二十七 |
K型热电偶的温度控制实验 |
| |
实验二十八 |
热电偶冷端温度补偿实验* |
| |
实验二十九 |
E型热电偶的温度控制实验 |
| |
实验三十 |
Pt100铂电阻的温度控制实验 |
| |
实验三十一 |
Cu50铜电阻的温度控制实验 |
| |
实验三十二 |
磁电式传感器的特性实验 |
| |
实验三十三 |
磁电式传感器的转速测量实验 |
| |
实验三十四 |
磁电式传感器的应用实验* |
| |
实验三十五 |
压电加速度式传感器的特性实验 |
| |
实验三十六 |
光纤传感器的位移特性实验 |
| |
实验三十七 |
光纤传感器的振动实验 |
| |
实验三十八 |
光纤传感器的转速测量实验 |
| |
实验三十九 |
压阻式压力传感器的特性实验 |
| |
实验四十 |
压阻式压力传感器的差压测量实验* |
| |
实验四十一 |
超声波传感器的位移特性实验 |
| |
实验四十二 |
超声波传感器的应用实验 |
| |
实验四十三 |
气敏传感器的原理实验 |
| |
实验四十四 |
湿度式传感器原理实验 |
| |
实验四十五 |
气体流量的测定* |
| |
实验四十六 |
移相器实验 |
| |
实验四十七 |
相敏检波器实验 |
| |
实验四十八 |
低通滤波器实验 |
| |
实验四十九 |
热释电红外传感器实验 |
| |
实验五十 |
硅光电池光电特性实验 |
| |
实验五十一 |
集成温度传感器LM35温度特性实验 |
| |
实验五十二 |
集成温度传感器LM35测温实验 |
| |
实验五十三 |
PN结温度传感器测温控制实验 |
| |
实验五十四 |
正温热敏电阻温度特性实验 |
| |
实验五十五 |
负温热敏电阻温度特性实验 |
| |
实验五十六 |
光敏二极管特性实验 |
| |
实验五十七 |
光敏三极管特性实验 |
| |
实验五十八 |
光敏电阻特性实验 |
| |
实验五十九 |
光敏电阻应用实验 |
| |
|
以下是增强型实验项目 |
| |
实验六十 |
PSD位置传感器测定位置实验 |
| |
实验六十一 |
PSD位置传感器微振动测量实验 |
| |
实验六十二 |
PSD位置传感器用于自动定位系统* |
| |
实验六十三 |
扭矩传感器的性能实验 |
| |
实验六十四 |
扭矩传感器的不同形式 |
| |
实验六十五 |
光栅传感器莫尔条纹与相距关系实验 |
| |
实验六十六 |
光栅传感器莫尔条纹的细分、计数实验 |
| |
实验六十七 |
CCD图像传感器线（圆）径测量实验 |
| |
实验六十八 |
光学系统对CCD测径系统的影响 |
| |
带*为实验为思考实验 |
七、传感器的配置与技术参数：（36种传感器）
| 序号 |
实验模块 |
传感器名称 |
量程 |
精度 |
| 1 |
电阻霍尔式传感器模块 |
电阻式传感器 |
±2mm |
±1.5% |
| 2 |
霍尔式传感器 |
≥2mm |
0.1% |
| 3 |
电容式传感器模块 |
电容式传感器 |
±5mm |
±1.3% |
| 4 |
电感式传感器模块 |
电感式传感器 |
±5mm |
±3% |
| 5 |
光电式传感器模块 |
光电式传感器 |
0-2400转/分 |
≤1.5% |
| 6 |
涡流式传感器模块 |
涡流式传感器 |
≥1mm |
±3% |
| 7 |
温度式传感器模块 |
温度式传感器 |
0-100℃ |
±2% |
| 8 |
|
磁电式传感器 |
|
0.5V/m |
| 9 |
压电式加速度传感器模块 |
压电式加速度传器 |
1-30Hz |
±2%/s |
| 10 |
光纤式传感器模块 |
光纤式传感器 |
≥1.5mm |
±1.5% |
| 11 |
压力传感器模块 |
压力传感器 |
0-50kpa |
±2% |
| 12 |
超声波传感器模块 |
超声波传感器 |
20-60cm |
1cm |
| 13 |
|
MQ3气敏传感器 |
50-200ppm |
|
| 14 |
湿敏传感器模块 |
湿敏传感器 |
10-95%RH |
±5% |
| 15 |
|
霍尔式测速传感器 |
0-2400转/分 |
±1.5% |
| 16 |
|
涡流测速传感器 |
0-2400转/分 |
≤1.5% |
| 17 |
|
磁电测转速传感器 |
0-2400转/分 |
≤1.5% |
| 18 |
|
转速传感器 |
0-2400转/分 |
≤1.5% |
| 19 |
热电偶、热电阻传感器 模块 |
K型热电偶传感器 |
0-100℃ |
±3% |
| 20 |
E型热电偶传感器 |
0-100℃ |
±3% |
| 21 |
Pt100铂电阻传感器 |
0-100℃ |
±3% |
| 22 |
Cu50铜电阻传感器 |
0-100℃ |
±3% |
| 23 |
移相器、相敏检波器模块 |
|
|
|
| 24 |
热释电红外传感器模块 |
热释电红外传感器 |
|
3200V/W |
| 25 |
硅光电池传感器模块 |
硅光电池传感器 |
|
0.35A/W |
| 26 |
集成温度传感器模块LM35 |
集成温度传感器LM35 |
0-100℃ |
±2% |
| 27 |
PN结、正与负温热敏电阻 传感器模块 |
PN结温度传感器 |
0-100℃ |
±3% |
| 28 |
正温热敏电阻传感器 |
0-100℃ |
±3% |
| 29 |
负温热敏电阻传感器 |
0-100℃ |
±3% |
| 30 |
光敏二极管、光敏三极管 与光敏电阻传感器模块 |
光敏二极管传感器 |
随光照度变化 |
±3% |
| 31 |
光敏三极管传感器 |
随光照度变化 |
±3% |
| 32 |
光敏电阻传感器 |
电阻随光变化 |
±3% |
| 33 |
|
PSD位置传感器 |
|
|
| 34 |
扭矩传感器模块 |
扭矩传感器 |
0-6000gcm |
±2%Fs |
| 35 |
光栅位移传感器模块 |
光栅位移传感器 |
0-25mm |
|
| 36 |
|
CCD实验仪 |
|
|
