TYCBK-05 船舶起货机电气控制技能实训装置

一、概述

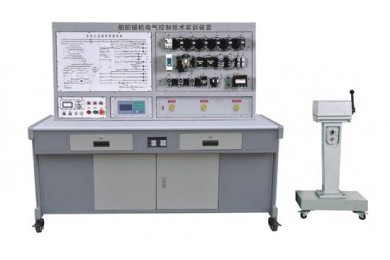

本实训装置由电源控制面板、起货机控制线路铝面板、起货机控制线路铁面板、电动机和主令控制器、故障开关箱及实训桌等组成。本实训装置是为各航海职业院校船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的实训设备。它适用于课堂演示、轮机电气控制的操作及培训实习。

二、产品特点

1.将起货机控制电路的所有电气元件安装在面板表面，能够直接观察其动作状态；

2.面板上印有起货机控制原理图、故障点分布及指示灯；

3.采用工业级的船用主令控制器控制设备，以达到模拟现场操作的目的；

4.配有专业设故排故设备可模拟所有常见的电气故障，可避免直接接触强电，安全可靠。

三、技术性能

1.输入电源：AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1kVA

4.外型尺寸：1572mm×718mm×1522mm

四、装置组成和配置

1.电源控制面板（铝质面板）

(1)交流电源（带有漏电保护措施）取自市电。

(2)人身安全保护体系

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏内漏电流超过一定值，即自动切断电源，保护人身安全。

2.起货机电气线路图

面板上印有起货机控制线路的原理图和故障设置点，安装有起货机各个继电器、接触器的动作指示灯，指示灯可以指示继电器、接触器的相应动作。可直观地看出起货机控制回路的工作过程。

3.起货机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元件，可直观的观测其动作情况。

4.电动机和主令控制器

起货机电动机采用三速鼠笼式异步电动机模拟；风机用于起货机的散热。

主令控制器用于控制起货机的升降操作。

5.故障开关箱

设有16个开关，用于故障设置和模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏，并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

五、实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉起货机控制电路原理图

3.船用主令控制器的使用

4.轮机员升降货物操作训练

5.线路上常见故障排除

友情提示：

更多关于TYCBK-05 船舶起货机电气控制技能实训装置相关信息以及相关产品，
请致电上海腾育公司销售热线：021-62278396 我们竭诚为您服务！
