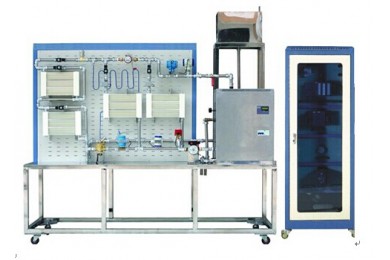

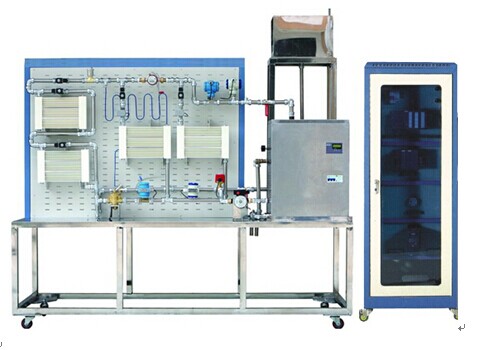

热水供暖循环系统综合实训装置以可编程控制器PLC为控制核心,上位机组态软件作为监控界面,实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成,并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备,可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1.输入电源:三相四线~380V±10% 50Hz
2.工作环境:温度 -10℃~+40℃;相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<10kVA
4.设有电压型漏电保护、电流型漏电保护、接地保护,安全符合相关国家标准。
三、系统配置
1.实训台
实训台采用不锈钢拼合结构,整个供暖系统布置在网孔板上。
2.热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下:
(1)电热水锅炉
额定功率:9kW
供热面积:108m2
供热量:7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成,配有信号管(用于监测水箱内的水位)
(3)德国威乐小型热水泵
额定功率:95W
额定扬程:6m
额定流量:1.08m3/h
3.控制柜
铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
四、实训项目
1.掌握热水供暖系统的形式、特点及管网与用户的连接方式
2.热水供暖系统的安装与调试
3.热水供暖用户热计量
4.热力工况调节
5.PLC可编程控制器编程及调试
